איך משלבים חיישני גשם ורוח בחלונות שחרור עשן בלי לפגוע בפעולת החירום?

למה משלבים חיישני גשם ורוח בחלונות שחרור עשן?

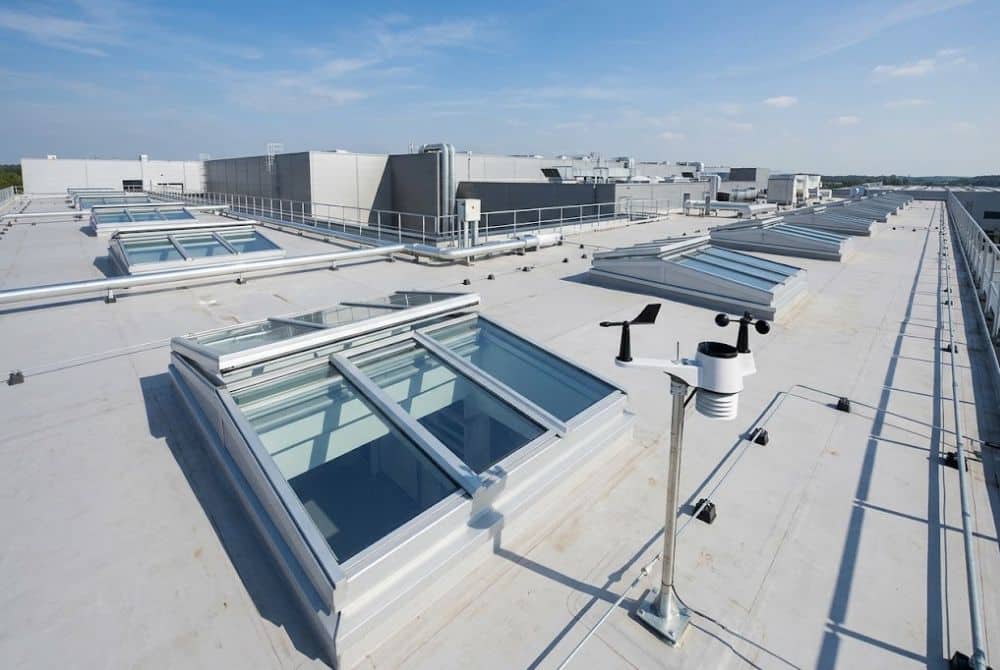

חלונות המותקנים בגגות, בחזיתות גבוהות ובאזורים החשופים למזג האוויר עשויים להיפתח באופן אוטומטי לצורך אוורור המבנה. כאשר מתחיל לרדת גשם, חלון שנותר פתוח עלול לאפשר חדירת מים לחללים פנימיים, למערכות חשמל, לציוד ולריהוט. חיישן גשם מאפשר למערכת האוורור לזהות משקעים ולשלוח פקודת סגירה לחלונות המתאימים, כל עוד לא הופעל מצב חירום המחייב פעולה אחרת.

חיישני רוח מיועדים לזהות תנאים שבהם פתיחת החלונות עלולה ליצור עומסים מכניים חריגים או לפגוע במנגנוני ההפעלה. הדבר חשוב במיוחד בחלונות גג גדולים, בפתחים המותקנים בחזיתות חשופות ובמבנים גבוהים. כאשר מהירות הרוח מגיעה לערך שנקבע מראש, מערכת הבקרה יכולה להגביל את פעולת האוורור הרגילה או להורות על סגירת החלונות, בהתאם להוראות היצרן ולתכנון.

השילוב בין שני סוגי החיישנים מאפשר שימוש יעיל יותר בפתחים לאורך השנה. בימים נעימים ניתן לפתוח חלונות לצורך אוורור, ובמזג אוויר סוער ניתן להגן על המבנה מפני נזקים. עם זאת, במערכת המיועדת גם לשחרור עשן, החיישנים אינם רשאים לקבל באופן אוטומטי עדיפות על פקודות החירום. סדר העדיפויות חייב להיות מוגדר מראש ולהיבדק בפועל.

ההבדל בין פתיחת חלונות לאוורור רגיל לבין פתיחה בשעת שריפה

פתיחת חלונות לצורך אוורור רגיל מתבצעת בדרך כלל לפי צרכים תפעוליים, כגון טמפרטורה, איכות האוויר או החלטה של משתמשי המבנה. מערכת הבקרה יכולה לקבל מידע מחיישנים שונים ולהחליט אם לפתוח או לסגור את החלונות. במצב זה אפשר להגדיר מגבלות שמטרתן לשמור על הציוד ועל תנאי העבודה בתוך המבנה, לרבות מניעת פתיחה בזמן גשם או רוחות חזקות.

לעומת זאת, פתיחת חלונות במסגרת מערכות שחרור עשן נועדה לבצע תפקיד בטיחותי שהוגדר בתוכנית הגנה מפני אש. הפתחים עשויים להיות חלק ממערכת לפינוי עשן טבעי, שתפקידה לאפשר יציאת עשן חם מהמבנה ולסייע ביצירת תנאים מתאימים לפינוי ולפעולות כיבוי. תפקוד המערכת תלוי בין היתר בשטח הפתחים, במיקומם, באספקת אוויר חלופי ובאופן הפעלתם.

כאשר מתקבלת פקודת חירום תקפה, המערכת צריכה לפעול בהתאם לתרחיש האש המאושר, גם אם תנאי מזג האוויר אינם מתאימים לאוורור רגיל. אין משמעות הדבר שכל חלון חייב להיפתח בכל מצב של שריפה. בחלק מהמבנים קיימים אזורי עשן נפרדים, רצפי הפעלה שונים או דרישות מיוחדות הקשורות לרוח וללחצים. ההחלטה אילו פתחים יופעלו חייבת להתבסס על התכנון המאושר ולא על הגדרה כללית של חיישן מזג האוויר.

איך מגדירים עדיפות לפקודת שחרור עשן על פני חיישני מזג האוויר?

העיקרון החשוב ביותר בשילוב החיישנים הוא הגדרת היררכיית פקודות ברורה. במצב רגיל, חיישן גשם או רוח יכול להשפיע על פתיחת החלונות לצורך אוורור. כאשר מופעל תרחיש חירום, פקודות האוורור הרגילות צריכות להיות כפופות לפיקוד בטיחות האש, בהתאם למטריצת ההפעלות המאושרת. כך נמנע מצב שבו חיישן גשם שולח פקודת סגירה בזמן שהמערכת נדרשת לפתוח חלון לצורך פינוי עשן.

הפרדה זו מיושמת בדרך כלל באמצעות רכזת או לוח בקרה ייעודי למערכת שחרור העשן, בשילוב רכיבי ממשק מתאימים. פקודות החירום עשויות להגיע ממערכת גילוי האש, מלחצני הפעלה ידניים או ממנגנונים אחרים שנקבעו בתכנון. הבקר צריך לדעת להבחין בין פקודת אוורור רגילה לבין פקודת חירום, ולמנוע התנגשות בין שתי הפעולות.

חשוב שלא להסתפק בהגדרה כללית שלפיה פקודת האש מקבלת עדיפות. יש לוודא כיצד הבקר מתנהג כאשר מתקבלות שתי פקודות במקביל, מה קורה לאחר סיום מצב החירום, והאם קיימת אפשרות לאיפוס לא מבוקר. כמו כן, יש לבדוק כיצד המערכת מתמודדת עם חיישן תקול, ניתוק תקשורת או הפסקת חשמל. כל המצבים האלה צריכים לקבל מענה במסמכי התכנון ובבדיקות הקבלה.

איך בוחרים חיישן גשם המתאים לחלונות שחרור עשן?

בחירת חיישן גשם מתחילה בבדיקת התאימות שלו ללוח הבקרה ולמנגנוני הפתיחה הקיימים. לא כל חיישן המשמש לחלונות חשמליים רגילים מתאים לחיבור למערכת בטיחות אש. יש לבדוק את סוג אות היציאה, מתח העבודה, דרישות החיווט, אופן הזיהוי והאפשרות לשלב את החיישן בכניסת בקרה המיועדת לאוורור בלבד. חיבור שאינו תואם עלול לגרום לתקלות או להשפיע על פעולת החלונות.

מיקום החיישן חשוב לא פחות מהמאפיינים החשמליים שלו. חיישן המותקן באזור מוגן מדי עלול שלא לזהות גשם בזמן, בעוד שחיישן הממוקם סמוך למקור מים מלאכותי עלול לשלוח התראות שגויות. יש לבחור נקודת התקנה חשופה למשקעים, בהתאם להוראות היצרן, ולהימנע ממיקום שבו מים עומדים, לכלוך או הצללה של אלמנטים מבניים עלולים להשפיע על המדידה.

יש להתייחס גם להתנהגות החיישן לאחר שהגשם מפסיק. בחלק מהמערכות ניתן להגדיר השהיה לפני חזרה למצב אוורור רגיל, כדי למנוע פתיחה וסגירה חוזרות בעקבות טפטוף לסירוגין. חשוב לוודא שהשהיה כזו אינה משפיעה על פקודת שחרור עשן בחירום. כאשר החיישן מחובר למערכת משולבת, כל הגדרה צריכה להיבדק גם בתרחיש שבו מתרחשת שריפה בזמן שהחיישן מזהה גשם.

איך מתאימים חיישני רוח לחלונות שחרור עשן בגגות ובחזיתות?

חיישן רוח נבחר בהתאם למיקום המבנה, לגובה ההתקנה, לחשיפת החלונות ולמאפייני מנגנוני הפתיחה. חלון המותקן בגג של מבנה נמוך אינו חשוף בהכרח לאותם תנאים כמו חלון הממוקם בחזית גבוהה של מבנה מסחרי. גם כיוון הפתיחה, שטח הכנף ומבנה הצירים משפיעים על העומסים שעלולים להתפתח בזמן רוחות חזקות. לכן יש להתאים את מערכת המדידה לתנאי ההתקנה בפועל.

אחד הנתונים החשובים הוא מהירות הרוח שבה נדרשת תגובה של מערכת האוורור הרגילה. ערך זה אינו אחיד לכל החלונות, ואין לקבוע אותו ללא התייחסות למפרט היצרן ולתכנון . בנוסף, יש לבדוק אם החיישן מודד מהירות רגעית, ממוצעת או משבי רוח, וכיצד הבקר מתייחס לשינויים מהירים במדידה. הגדרה רגישה מדי עלולה לגרום להפעלות חוזרות, בעוד שהגדרה לא מתאימה עלולה להשאיר חלון פתוח בתנאים מסוכנים.

במערכות שחרור עשן מורכבות, כיוון הרוח עשוי להשפיע גם על תרחיש פינוי העשן. לדוגמה, במבנים מסוימים ניתן לתכנן הפעלה שונה של פתחים בצד החשוף לרוח ובצד המוגן ממנה, בהתאם לחישובי זרימת האוויר. מדובר בתכנון  ייעודי ולא בפעולה שניתן להגדיר באופן עצמאי באמצעות חיישן פשוט. כל שינוי בתפקוד החלונות בזמן שריפה חייב להתאים לתוכנית שחרור העשן המאושרת.

השוואה בין חיישני גשם, חיישני רוח ומערכת בקרה משולבת

למרות ששני סוגי החיישנים משמשים להגנה על החלונות ועל המבנה, הם פועלים לפי נתונים שונים. חיישן גשם מתייחס לנוכחות משקעים, ואילו חיישן רוח מתייחס לעומסי רוח ולתנאי פתיחה. כאשר משלבים את שניהם במערכת אחת, ניתן ליצור בקרת אוורור המתחשבת במספר גורמים במקביל, תוך שמירה על הפרדה מפעולת החירום.

בחלק מהמוצרים קיימת יחידה משולבת הכוללת חיישן גשם וחיישן רוח, בעוד שבמערכות אחרות משתמשים בשני חיישנים נפרדים. הבחירה תלויה בין היתר במיקום ההתקנה, בצורך למדוד כל נתון בנקודה אחרת ובאפשרויות החיבור לבקר. יחידה משולבת יכולה לצמצם את מספר הרכיבים, אך אינה בהכרח מתאימה לכל מבנה או לכל מערכת קיימת.

איך מחברים חיישני מזג אוויר למערכת שחרור עשן קיימת?

לפני הוספת חיישנים למערכת קיימת יש לזהות את סוג לוח הבקרה, דגם החלונות, סוג המפעילים החשמליים ואופן החיבור למערכת גילוי האש. חלק מלוחות הבקרה כוללים כניסות ייעודיות לחיישני מזג אוויר, ואחרים דורשים מודול ממשק או שינוי במערך הבקרה. במערכות ישנות ייתכן שלא קיימת אפשרות להוסיף את החיישנים ללא החלפת רכיבים, ולכן אין להניח שכל מערכת תומכת בשדרוג כזה.

השלב הבא הוא בדיקת תוכנית ההפעלות הקיימת. יש להבין אילו חלונות נפתחים בזמן גילוי אש, האם קיימת חלוקה לאזורי עשן, כיצד מופעלים לחצני החירום ומה קורה בעת הפסקת חשמל. הוספת חיישנים ללא בדיקת המידע הזה עלולה לשנות את התנהגות המערכת באופן שלא תוכנן מראש. גם כאשר החיבור החשמלי פשוט יחסית, המשמעות הבטיחותית של השינוי עשויה להיות משמעותית.

לאחר בחירת הרכיבים נדרש לבצע התקנה, תכנות ובדיקות בהתאם להוראות היצרן ולמסמכי התכנון. הבדיקות צריכות לכלול הפעלה רגילה, זיהוי גשם, זיהוי רוח, הפעלת חירום ובדיקת התנהגות המערכת כאשר כמה תנאים מתקיימים יחד. מומלץ לתעד את החיבורים, ההגדרות ותוצאות הבדיקות, ולעדכן את תיק המערכת. שינוי המשפיע על תרחיש האש מחייב בחינה ואישור של הגורמים המקצועיים המוסמכים.

מה קורה כאשר מתחילה שריפה בזמן גשם או רוחות חזקות?

כאשר מתפתחת שריפה בזמן גשם, מערכת שחרור העשן צריכה לבצע את הפעולות שהוגדרו עבורה בתרחיש החירום. במערכת שתוכננה לכך, פקודת האש גוברת על הוראת הסגירה הרגילה של חיישן הגשם. המשמעות היא שחלון הנדרש להיפתח לצורך פינוי עשן יוכל לבצע את תפקידו גם כאשר החיישן מזהה משקעים. זהו עיקרון מוכר במערכות המשלבות אוורור יומיומי ופינוי עשן.

במקרה של רוחות חזקות נדרשת התייחסות מורכבת יותר. מצד אחד, אין לאפשר לחיישן רוח המיועד לאוורור רגיל לבטל באופן שרירותי את פעולת החירום. מצד שני, כוחות הרוח יכולים להשפיע על זרימת העשן ועל יכולת הפתיחה של חלונות מסוימים. לכן תכנון מערכת שחרור עשן צריך להתחשב מראש בתנאי הרוח הצפויים, בביצועי הפתחים ובאפשרות להפעלה שונה של אזורים מסוימים.

יש להבחין בין מערכת שתוכננה לפתיחת כל החלונות הרלוונטיים לבין מערכת שבה קיימת לוגיקת הפעלה לפי כיוון הרוח. בשני המקרים ההחלטה מתקבלת בהתאם לתכנון המאושר ולא לפי הגדרה כללית של סגירה בזמן סערה. כאשר מתכננים מערכת חדשה או משדרגים מערכת קיימת, חשוב לבחון תרחישי מזג אוויר קיצוניים כחלק מבדיקת התאמתה לתנאי המבנה.

אילו דרישות בטיחות חשוב לבדוק לפני התקנת החיישנים?

מערכת שחרור עשן היא חלק ממערך בטיחות האש של המבנה, ולכן יש להתייחס אליה כמערכת ייעודית ולא כאל מערכת חלונות חשמליים רגילה. התקנים מסדרת EN 12101 עוסקים ברכיבים שונים של מערכות בקרת עשן וחום. לדוגמה, EN 12101-2 מתייחס לפתחי שחרור עשן וחום טבעיים, לרבות מאפייני הפעלה, עמידות בתנאי סביבה וביצועים בתנאי אש. התקנים הרלוונטיים אינם פוטרים מהצורך לבדוק את הדרישות המחייבות בישראל ואת התכנון המאושר של המבנה.

אחד הנושאים החשובים הוא יכולת החלון להיפתח בתנאים שנקבעו עבורו. יש לבדוק את התאמת המפעילים לעומסים, את זווית הפתיחה הנדרשת, את שטח הפתח האווירודינמי ואת יכולת המערכת להשלים את פעולת החירום. הוספת חיישן רוח אינה משפרת כשלעצמה את עמידות החלון לרוחות. אם החלון או מנגנון ההפעלה אינם מתאימים לתנאי המבנה, נדרש פתרון מתאים ולא רק שינוי בהגדרות החיישן.

נושא נוסף הוא אמינות מערך הפיקוד וההזנה החשמלית. יש לבדוק את מקור החשמל הראשי, את אמצעי הגיבוי הנדרשים, את הפיקוח על תקלות ואת התנהגות המערכת במקרה של ניתוק רכיב. כמו כן, יש לוודא שהחיישנים אינם יוצרים תלות ברכיב שאינו מיועד לשימוש בטיחותי. לפני ביצוע שינוי במערכת קיימת יש לבחון את השלכותיו על האישורים, התיעוד ודרישות התחזוקה.

אילו תקלות עלולות להיגרם משילוב לא נכון של חיישני גשם ורוח?

אחת התקלות המשמעותיות היא מצב שבו חיישן מזג האוויר ממשיך לשלוח פקודת סגירה גם לאחר שהתקבלה פקודת פתיחה ממערכת גילוי האש. תקלה כזו יכולה להיגרם מחיבור לא נכון, מהגדרות בקרה שגויות או משימוש ברכיב שאינו מתאים למערכת. במקרים מסוימים החלון עלול להתחיל להיפתח ולאחר מכן לקבל פקודה הפוכה. לכן חשוב לבדוק לא רק את עצם קבלת האותות, אלא גם את התנהגות המערכת כאשר מתקבלות פקודות מנוגדות.

תקלה נוספת קשורה למיקום החיישנים ולדיוק המדידה. חיישן גשם המכוסה בלכלוך עלול להגיב בצורה לא תקינה, וחיישן רוח המותקן באזור שאינו מייצג את תנאי החשיפה של החלונות עלול לספק נתונים שאינם מתאימים לצורכי הבקרה. במצב כזה החלונות עשויים להיסגר ללא צורך או להישאר פתוחים כאשר נדרשת הגנה מפני מזג האוויר. למרות שמדובר בעיקר בפגיעה בתפעול השוטף, תקלות חוזרות עלולות לגרום למשתמשים לנסות לעקוף את מערכת הבקרה.

בעיה נוספת עלולה להתפתח כאשר מתבצע שינוי במערכת ללא עדכון מסמכי התכנון. לדוגמה, התקנת בקר חדש שמאפשר שליטה מרחוק בחלונות עלולה להוסיף פקודות שלא היו קיימות במערכת המקורית. אם לא הוגדרה עדיפות ברורה לפיקוד החירום, עלולה להיווצר התנגשות בין מערכת ניהול המבנה לבין מערכת בטיחות האש. הדרך לצמצם סיכונים כאלה היא לבצע כל שינוי באמצעות גורם מקצועי מתאים, לבדוק את כלל מצבי ההפעלה ולשמור תיעוד מעודכן.

איך מבצעים בדיקות תקינות לחיישנים ולחלונות שחרור עשן?

בדיקות התקינות צריכות להתחיל בהפרדה בין בדיקת מערכת האוורור הרגילה לבין בדיקת פעולת החירום. בשלב הראשון בודקים שהחלונות מגיבים לפקודות פתיחה וסגירה רגילות, שחיישן הגשם מזהה משקעים ושחיישן הרוח מעביר נתונים או פקודות בהתאם להגדרות. יש לבדוק גם את התנהגות המערכת לאחר שהגשם מפסיק או כאשר מהירות הרוח יורדת מתחת לערך שהוגדר. כל פעולה צריכה להתבצע לפי הוראות היצרן ובתנאים בטוחים.

בשלב השני יש לבצע בדיקות המדמות קבלת פקודת אש, בהתאם לנוהל בדיקה מאושר. אחת הבדיקות החשובות היא הפעלת חיישן גשם בזמן שנשלחת פקודת חירום, כדי לוודא שהחלונות הרלוונטיים פועלים לפי תרחיש שחרור העשן. יש לבצע בדיקה דומה גם עבור חיישן הרוח, תוך התייחסות ללוגיקת ההפעלה הספציפית של המבנה. בדיקות כאלה מאפשרות לזהות התנגשות בין פקודות לפני שהיא מתרחשת באירוע אמיתי.

בנוסף, חשוב לבדוק את מערך ההזנה והפיקוח על תקלות. יש לוודא שהמערכת מתנהגת בהתאם לתכנון בעת הפסקת חשמל, תקלה בחיישן, ניתוק תקשורת או אובדן אות. במערכות שבהן קיימת הזנת גיבוי יש לבדוק גם את תקינותה בהתאם להוראות התחזוקה. תוצאות הבדיקות צריכות להירשם בצורה מסודרת, כולל תאריך, זהות הגורם הבודק, תקלות שהתגלו והפעולות שבוצעו לתיקונן.

תחזוקת חיישני מזג אוויר במערכות שחרור עשן לאורך השנה

חיישני גשם ורוח מותקנים בדרך כלל באזורים חיצוניים החשופים לשמש, אבק, לחות, משקעים ושינויים בטמפרטורה. תנאים אלה עלולים להשפיע על הרכיבים לאורך זמן, ולכן נדרשת תחזוקה בהתאם להוראות היצרן ולתוכנית התחזוקה של המבנה. בחיישני גשם יש לבדוק הצטברות לכלוך ומשקעים על משטח הזיהוי, ובחיישני רוח יש לבדוק את תקינות רכיבי המדידה ואת יציבות ההתקנה.

התחזוקה אינה מסתכמת בניקוי החיישנים. יש לבדוק גם את מצב הכבלים, המחברים, האטימות והחיבורים ללוח הבקרה. חדירת מים למחבר חשמלי או פגיעה בכבל חיצוני עלולות לגרום לאובדן תקשורת או לקבלת אותות שגויים. במבנים שבהם קיימת מערכת ניהול מרכזית חשוב לבדוק גם את ההתראות המוצגות למפעילים, כדי לוודא שתקלות אינן נשארות ללא טיפול.

מומלץ לשלב את בדיקות החיישנים בתוכנית התחזוקה של מערכות שחרור עשן, תוך התאמה לתדירות הבדיקות הנדרשת ולתנאי הסביבה. לאחר החלפת חיישן, עדכון תוכנה, שינוי הגדרות או תיקון בחיווט יש לבצע בדיקות חוזרות של הממשק עם פיקוד החירום. כך ניתן לוודא שפעולת האוורור הרגילה נשמרת, מבלי ליצור שינוי בלתי מתוכנן בתפקוד המערכת בזמן שריפה.

איך מתכננים מערכת משולבת שמתאימה למבנה ולצרכים שלו?

תכנון נכון מתחיל בהבנת אופי המבנה והשימוש בחלונות. במבנה תעשייתי גדול, למשל, חלונות גג עשויים לשמש לאוורור טבעי של חללי עבודה, ובמקביל להיות חלק ממערך פינוי העשן. במבנה משרדים ייתכן שהחלונות מותקנים בחזיתות שונות, עם רמות חשיפה שונות לרוח ולגשם. לכן יש לבחון את מיקום הפתחים, את אופן השימוש בהם ואת הדרישות התפעוליות לפני בחירת החיישנים.

לאחר מכן יש לבדוק את התכנון הבטיחותי ואת התאמת רכיבי המערכת. בין הנתונים החשובים נמצאים מספר החלונות, שטחי הפתיחה הנדרשים, סוג המפעילים, חלוקת המבנה לאזורי עשן ואופן החיבור למערכת גילוי האש. יש לבחון גם את האפשרות לשלב חיישנים נפרדים או יחידה משולבת, בהתאם למיקום ולממשקי הבקרה. במערכת קיימת חשוב במיוחד לבדוק אם השינוי אפשרי ללא פגיעה באישורים ובביצועים שנקבעו במקור.

בשלב הביצוע נדרש תיאום בין מתכנן בטיחות האש, הגורם האחראי למערכת שחרור העשן, אנשי החשמל ומפעילי המבנה. תיאום כזה מאפשר להגדיר מראש את מצבי ההפעלה, את סדר העדיפויות ואת הבדיקות הנדרשות לפני מסירת המערכת. חברת מיגון אש יכולה לסייע בבחינת צורכי המבנה ובהתאמת פתרונות גילוי וכיבוי אש ושחרור עשן, בכפוף לתכנון המקצועי ולאישורים הנדרשים.

שילוב חיישני גשם ורוח בחלונות שחרור עשן מאפשר לנצל את החלונות לאוורור טבעי בשגרה ולהגן על המבנה מפני תנאי מזג אוויר. עם זאת, מאחר שאותם חלונות עשויים למלא תפקיד בטיחותי בזמן שריפה, נדרש תכנון שמבחין באופן ברור בין פקודות אוורור רגילות לבין פקודות חירום. חיישני מזג האוויר צריכים להשתלב במערכת הבקרה מבלי לשנות את תרחיש האש המאושר או למנוע את פעולת הפתחים הנדרשים.

כדי להגיע לתוצאה מתאימה יש לבדוק את סוג החלונות, מנגנוני ההפעלה, לוחות הבקרה, תנאי החשיפה לרוח ולגשם ודרישות התקינה הרלוונטיות. חשוב להגדיר מראש כיצד המערכת מגיבה לפקודות סותרות, להפסקות חשמל ולתקלות בחיישנים. בנוסף, יש לבצע בדיקות קבלה ותחזוקה תקופתית הכוללות את פעולת החיישנים ואת תפקוד החלונות במצב חירום.

במבנים חדשים ובשדרוג מערכות קיימות, מומלץ לבצע את התהליך בליווי אנשי מקצוע המתמחים בבטיחות אש ובמערכות פינוי עשן. מיגון אש מספקת מענה מקצועי בתחום מערכות גילוי וכיבוי אש, וניתן לפנות אליה לבחינת פתרונות המתאימים לצורכי המבנה. תכנון נכון של מערכות שחרור עשן, לצד התקנה ובדיקות מקצועיות, מאפשר לשלב בקרת מזג אוויר בשימוש היומיומי תוך שמירה על דרישות הבטיחות.
