אילו סוגי ספרינקלרים קיימים בשוק?

הסוג הנפוץ ביותר של ספרינקלרים

במבני משרדים, מסחר ומגורים הוא הספרינקלר התלוי. מתזים אלו מותקנים בחלקו התחתון של צינור אספקת המים, כאשר ראש המתז פונה כלפי מטה אל עבר הרצפה. מבנה זה מאפשר למים לזרום ישירות מתוך הצינור אל צלחת הפיזור, אשר מתיזה אותם בצורת מטריה רחבה.

העיצוב של ספרינקלרים תלויים מתאים במיוחד לחללים בעלי תקרות אקוסטיות או תקרות גבס, שבהן הצנרת עצמה מוסתרת מעל התקרה. המים הפורצים מהמתז פוגעים במשקף המיוחד ומייצרים כיסוי אחיד ורחב של השטח שמתחתיהם. הדבר מאפשר שליטה מהירה במוקדי בעירה באזורי ישיבה ועבודה.

מבחינה טכנית, התקנה של ספרינקלרים תלויים דורשת הקפדה על המרחק המדויק בין ראש המתז לבין התקרה כדי להבטיח זיהוי חום יעיל. החיישן התרמי, לרוב אמפולת זכוכית המכילה נוזל, חייב להיות חשוף לטמפרטורת החלל בצורה אופטימלית. תכנון נכון מונע עיכוב בהפעלת המערכת בעת אירוע.

דגשים הנדסיים להתקנת מתזים תלויים

בעת תכנון מערכת המבוססת על ספרינקלרים תלויים, יש לקחת בחשבון את גובה התקרה ואת מיקום גופי התאורה ומערכות המיזוג. מכשולים פיזיים הקרובים מדי לראש המתז עלולים לחסום את נתיב פיזור המים ולייצר שטחים מתים. חסימות אלו מקטינות את יעילות הכיבוי בצורה משמעותית.

מערכות אלו דורשות לחץ מים מוגדר כדי להשיג את קצב הזרימה הנדרש בכל נקודה בחלל. קוטר הצינורות המזינים את המתזים התלויים מחושב במדויק על פי שטח הכיסוי המבוקש. חישוב הידראולי מקצועי מונע מצב של תת-לחץ במערכת בזמן הפעלה בו-זמנית של מספר מתזים.

חברת מיגון אש מבצעת את ההתקנות הללו תוך שימוש ברכיבים בעלי תו תקן בלבד. החברה מוודאת כי כל מתז תלוי ממוקם במרחק הנכון מהקירות ומהמתזים השכנים לו. מרחקים אלו מוגדרים בתקן ישראלי 1596 ומטרתם למנוע מצב שבו מתז אחד מקרר את המתז הסמוך לו ומעכב את הפעלתו.

שיקולי עיצוב ואסתטיקה במבני ציבור ומגורים

מעבר להיבט הבטיחותי, למתזים תלויים ישנו משקל רב במראה הכללי של החלל האדריכלי. במבנים מודרניים רבים קיימת שאיפה לצמצם ככל הניתן את נראות מערכות התשתית. יצרני הציוד נותנים לכך מענה באמצעות ייצור ראשי מתזים בגדלים ובגימורים שונים המתמזגים עם התקרה.

בחללים מסחריים גדולים, הבחירה בסוג זה מאפשרת לשמור על קו תקרתי נקי ומאורגן. ניתן להזמין את ראשי המתזים בגוונים מותאמים אישית, כגון לבן, שחור או כרום, בהתאם לעיצוב הפנים של המקום. הדבר מאפשר שילוב מושלם בין דרישות בטיחות קשיחות לבין חזון עיצובי.

במקרים שבהם נדרש מראה נקי לחלוטין, נעשה שימוש בתתי-סוגים של המתז התלוי אשר מציעים רמת הסוואה גבוהה יותר. פתרונות אלו נפוצים במיוחד בבתי מלון, דירות יוקרה ומוזיאונים, שבהם לכל פרט חזותי יש חשיבות עליונה. הבחירה בדגם הספציפי משפיעה ישירות על מורכבות התחזוקה העתידית.

ספרינקלרים עומדים לחללים תעשייתיים ומחסנים

בניגוד לדגמים התלויים, ספרינקלרים עומדים מותקנים בחלקו העליון של צינור אספקת המים, כאשר ראש המתז פונה כלפי מעלה לכיוון התקרה. המים הפורצים מהמתז נורים כלפי מעלה, פוגעים בצלחת הפיזור המיוחדת, ומשם ניתזים כלפי מטה בצורת קונוס רחב. מבנה זה מעניק יתרונות ייחודיים במקומות מסוימים.

השימוש המרכזי של ספרינקלרים עומדים הוא בחללים שבהם צנרת כיבוי האש נותרת גלויה לעין, ללא תקרת גבס או תקרה אקוסטית שתכסה אותה. פתרון זה נפוץ מאוד במחסנים לוגיסטיים, מפעלים תעשייתיים, חניונים תת-קרקעיים ומרכזי קניות גדולים. מיקום המתז מעל הצינור מגן עליו מפני פגיעות פיזיות פוטנציאליות.

בשל העובדה שהצנרת מותקנת מתחת למתז, הסיכון שחפצים הנעים בחלל (כמו מלגזות או סחורות גבוהות) יפגעו בראש המתז ויגרמו להצפה קטן באופן משמעותי. תצורה זו מאפשרת ניצול מרבי של גובה האחסון במחסנים, תוך שמירה על רמת בטיחות אש מקסימלית וללא פשרות.

הגנה על מבני תעשייה ומניעת קפיאה של ספרינקלרים

תצורת ההתקנה של ספרינקלרים עומדים מונעת הצטברות של לכלוך, משקעים או חלודה בתוך ראש המתז עצמו, שכן חלקיקים אלו שוקעים בתחתית הצינור ולא בראשו. מאפיין זה תורם לאמינות הגבוהה של המערכת לאורך שנים רבות ומפחית את הסיכוי לסתימות ברגע האמת. מדובר ביתרון משמעותי בסביבות עבודה תעשייתיות ומאובקות.

בנוסף, ספרינקלרים עומדים חיוניים במערכות כיבוי מסוג "צינור יבש", הנפוצות באזורים שבהם קיים חשש מקפיאת מים בצינורות, כגון חדרי קירור. במערכות אלו, הצינורות מלאים באוויר דחוס או בחנקן, והמים נכנסים אליהם רק בעת הפעלת המערכת. המבנה העומד מאפשר ניקוז מלא של המים מהצינורות לאחר בדיקות.

תכנון מערכת כזו מחייב התחשבות במבנה הקונסטרוקציה של הגג או התקרה. המרחק בין המתז העומד לבין הגג מחושב כדי להבטיח שחום העולה מהשריפה יתרכז במהירות סביב החיישן התרמי. תכנון מדויק מבטיח תגובה מהירה ויעילה של המערכת כולה.

היבטים תפעוליים ותחזוקה שוטפת

תחזוקה של מערכות הכוללות ספרינקלרים עומדים דורשת גישה נוחה לצנרת העליונה. בדיקות תקופתיות כוללות בדיקה חזותית של ראשי המתזים כדי לוודא שלא הצטבר עליהם צבע, אבק או קורוזיה העלולים לשבש את פעילותם. ניקוי המערכת חייב להתבצע על ידי גורם מוסמך בלבד.

בחללים תעשייתיים רבים, שינויים במערך האחסון או החלפת מכונות דורשים התאמה מחדש של פריסת המתזים. הגמישות של המערכת העומדת מאפשרת לבצע שינויים אלו בצורה יעילה יחסית, תוך שמירה על הלחצים ההידראוליים הנדרשים. כל שינוי כזה מחייב אישור מחדש של מהנדס בטיחות אש.

חברת מיגון אש מספקת שירותי בדיקה ותחזוקה שנתיים למערכות אלו, בהתאם לדרישות חברות הביטוח ושירותי הכבאות. הבדיקות מוודאות שכל מתז עומד נותר חופשי ממכשולים ושמדפי האחסון אינם חוסמים את טווח הזרימה המוגדר שלו. שמירה על כללים אלו מונעת כשלים מערכתיים.

פתרונות היקפיים ומאפיינים של ספרינקלרים על הקיר

כאשר המבנה האדריכלי אינו מאפשר התקנת צנרת בתקרה, או כאשר מעוניינים למנוע פגיעה בתקרה מעוצבת, הפתרון היעיל הוא ספרינקלרים על הקיר. מתזים אלו, המכונים גם מתזי קיר אופקיים, מותקנים על גבי הקירות ההיקפיים של החדר, במרחק קצר מתחת לתקרה.

מבנה צלחת הפיזור של ספרינקלרים על הקיר שונה לחלוטין מהדגמים התלויים או העומדים. הצלחת מתוכננת להתיז את המים קדימה, לצדדים ומעט כלפי מטה, ובכך לייצר פיזור המזכיר חצי סהר. תצורה זו מאפשרת למתז בודד הממוקם בקיר לכסות שטח ארוך וצר בצורה יעילה.

פתרון זה נפוץ מאוד במסדרונות ארוכים של בתי מלון, חדרי אירוח, משרדים קטנים ובנייני מגורים שבהם רוצים לרכז את כל הצנרת בפיר מרכזי בקיר. שימוש במתזי קיר חוסך את הצורך בהנמכות תקרה מורכבות ויקרות, ומאפשר לשמור על גובה החלל המקורי ללא שינוי.

מגבלות התקנה ודרישות לחץ מיוחדות

התקנת ספרינקלרים על הקיר דורשת מיומנות הנדסית גבוהה, שכן טווח הזרימה שלהם תלוי במיקומם המדויק יחסית לפינות החדר ולתקרה. אם המתז מותקן נמוך מדי, החום מהשריפה לא יפעיל אותו בזמן, אם הוא מותקן גבוה מדי, פיזור המים עלול להיחסם על ידי מפגש הקיר והתקרה.

בנוסף, מאחר שהמים צריכים להיזרק למרחק אופקי גדול, מערכות אלו דורשות לעיתים קרובות לחץ מים גבוה יותר בהשוואה למתזים אנכיים. יש לוודא כי אין רהיטים גבוהים, ארונות או מחיצות דקורטיביות בנתיב ההתזה של המתז. חסימה של מתז קיר משביתה למעשה את ההגנה על חלק נרחב מהחדר.

הצוות המקצועי של מיגון אש בוחן את מבנה החדר ומחשב את זוויות הזרימה המדויקות לפני התקנת ספרינקלרים על הקיר. הבדיקה כוללת ווידוא של עובי הקיר ויכולתו לשאת את משקל הצנרת והכוחות הפועלים עליה בעת פתיחת המים בלחץ גבוה.

התאמה לאדריכלות מודרנית ושימור מבנים

בפרויקטים של שימור מבנים היסטוריים, שבהם חל איסור מוחלט לגעת בתקרות עתיקות או מעוטרות, מתזי קיר מהווים את החלופה היחידה המאפשרת לעמוד בדרישות החוק לבטיחות אש. הם מאפשרים להעביר את הצנרת לאורך הקירות בלבד, בצורה מוצנעת או כחלק מפאנלים ייעודיים.

גם באדריכלות מודרנית הכוללת תקרות בטון חשוף או תקרות זכוכית, נעשה שימוש נרחב בטכניקה זו. שילוב של מתז קיר מעוצב מאפשר להשאיר את התקרה נקייה לחלוטין מאלמנטים טכניים. הדבר מעניק חופש עיצובי מלא לאדריכלים, מבלי לפגוע ברמת הבטיחות של המשתמשים במבנה.

התחזוקה של מתזים אלו נחשבת לפשוטה יחסית, שכן הגישה אליהם אינה דורשת סולמות גבוהים או פירוק של אריחי תקרה. עם זאת, יש להנחות את משתמשי הקצה במבנה שלא לתלות תמונות, שלטים או קישוטים על גבי המתז או בסמוך אליו, כדי למנוע הפעלה בשוגג או חסימה.

ההבדלים בין ספרינקלרים גלויים לפתרונות אחרים בשוק

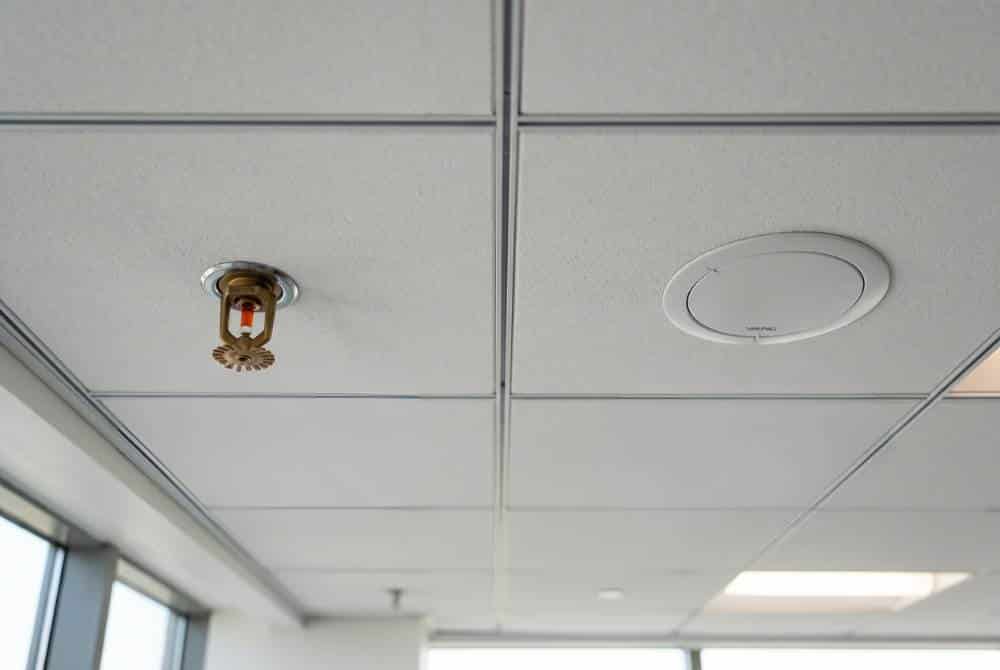

מעבר לכיוון פיזור המים (תלוי, עומד או קיר), קיימת חלוקה קטגורית נוספת הקשורה למידת החשיפה של הרכיבים בחלל. בקטגוריה הראשונה נמצאים ספרינקלרים גלויים, שבהם כל גוף המתז, כולל הצינור המקשר, האמפולה וצלחת הפיזור, בולטים לעין מתוך התקרה או הקיר.

פתרון של ספרינקלרים גלויים הוא הפשוט והכלכלי ביותר להתקנה ולתחזוקה. הוא מתאים לחללים שבהם האסתטיקה אינה עומדת בראש סדר העדיפויות, או לחלופים בחללים המעוצבים בסגנון תעשייתי ומודרני, שבהם מערכות חשופות מהוות חלק מהקונספט העיצובי של המקום.

היתרון הגדול של מערכת גלויה הוא היכולת לזהות באופן מיידי כל פגיעה מכנית, נזילה או הצטברות קורוזיה על גבי הרכיבים. הגישה אליהם לצורך בדיקות תקופתיות מהירה מאוד, ואינה מצריכה פירוק של אלמנטים מבניים. הדבר מוזיל את עלויות התחזוקה השוטפת של הנכס לאורך זמן.

יישום וטכנולוגיה של ספרינקלרים נסתרים

בחללים שבהם נדרשת אסתטיקה ברמה הגבוהה ביותר, כגון אולמות אירועים, משרדי הנהלה, חנויות יוקרה ודירות מגורים, נעשה שימוש בפתרון של ספרינקלרים נסתרים. במערכת זו, גוף המתז מותקן כולו בתוך גומחה ייעודית בתוך התקרה, ואינו בולט ממנה כלל.

החלק היחיד שנראה לעין הוא דיסקית כיסוי שטוחה וחלקית המתמזגת באופן מושלם עם קו התקרה. דיסקית זו מחוברת לגוף המתז באמצעות הלחמה תרמית מיוחדת הרגישה לחום. בעת פריצת שריפה, החום גורם לדיסקית ליפול, וראש המתז צונח מיד כלפי מטה ומתחיל להתיז מים.

השימוש בטכנולוגיה של ספרינקלרים נסתרים מונע לחלוטין פגיעות פיזיות מקריות בראש המתז, שכן הוא מוגן בתוך התקרה. עם זאת, עלות הרכיבים וההתקנה של מערכת זו גבוהה יותר, והיא דורשת דיוק מרבי בעת ביצוע עבודות הגבס כדי להבטיח שדיסקית הכיסוי תוכל ליפול בחופשיות בזמן אמת.

השוואה טכנית בין סוגי הספרינקלרים השונים

תחום מערכות כיבוי האש מציע כיום מגוון רחב של פתרונות הנדסיים המתאימים לכל צורך מבני ואדריכלי. הבנת ההבדלים בין ספרינקלרים תלויים, עומדים או כאלו המותקנים על הקיר, מהווה את הבסיס ליצירת סביבה בטוחה המוגנת מפני נזקי שריפות בצורה יעילה.

מעבר להיבט הפונקציונלי של פיזור המים, שילוב נכון בין ספרינקלרים גלויים לבין ספרינקלרים נסתרים מאפשר לשמור על הקו העיצובי של המבנה מבלי להתפשר על רמת הבטיחות. כל פרויקט דורש התייחסות פרטנית ומחשבה מעמיקה על אופי השימוש בחלל והסיכונים הקיימים בו.

פנייה לחברה מקצועית ובעלת ניסיון כמו מיגון אש מבטיחה כי תהליך התכנון, ההתקנה והתחזוקה יתבצע על פי כל התקנים הרלוונטיים. ליווי מקצועי זה מעניק שקט נפשי לבעלי הנכס וידיעה כי המערכת תפעל בצורה מושלמת ברגע האמת ותציל חיים.
