משאבות כיבוי אש ומאגרי מים: הדופק של מערכת הספרינקלרים

מה התפקיד של מאגר המים במערכת ספרינקלרים

מאגר המים מספק מקור מים זמין למערכת כאשר אספקת המים החיצונית אינה מספיקה כדי לעמוד בדרישות הכיבוי. נפח המאגר אינו נקבע לפי הערכה כללית או לפי גודל המבנה בלבד. התכנון מתייחס לדרישות ההידראוליות של המערכת, לסוג המבנה, לסיווג הסיכון, לשטח המוגן, למספר הספרינקלרים שעשויים לפעול ולמשך הזמן שבו נדרשת אספקת המים.

במערכת שתוכננה כראוי, המאגר צריך להיות זמין כאשר נדרשת הפעלת המערכת. הוא משמש מקור מים שממנו המשאבות יכולות לשאוב ולספק את המים אל רשת הצינורות. בהתאם לתכנון, ניתן להשתמש במאגר תת-קרקעי, עילי או בפתרונות אחרים המאושרים עבור מערכת הגנת האש. NFPA 13 מונה מאגר מים כאחד ממקורות האספקה האפשריים למערכות ספרינקלרים.

חשוב להבחין בין מאגר מים לשימושים כלליים לבין מאגר שתוכנן כחלק ממערכת הגנת אש. כאשר מאגר משמש למטרות נוספות, יש לוודא שבזמן שריפה נשמרת כמות המים הנדרשת להגנת האש. קיימות דרישות תכנון שמטרתן למנוע מצב שבו שימוש שוטף במים יפחית את הכמות הזמינה למערכת הכיבוי.

למה נדרשות משאבות כיבוי אש

תפקיד משאבות כיבוי אש הוא לספק למערכת את הספיקה והלחץ הנדרשים בהתאם לתכנון. גם כאשר קיים מאגר גדול, המים אינם מגיעים אל הספרינקלרים בהכרח בלחץ הנדרש. המשאבה יוצרת את תנאי הזרימה הדרושים כדי להעביר את המים דרך הצנרת ולהגיע לנקודות המרוחקות והגבוהות במבנה.

הצורך במשאבות בולט במיוחד במבנים שבהם קיימים הפרשי גובה משמעותיים, רשת צנרת ארוכה, דרישות ספיקה גבוהות או לחץ מים שאינו מספיק. במבנים רבי קומות, למשל, יש משמעות רבה ללחץ הזמין בנקודות העליונות. גם במחסנים גדולים, שבהם קיימת רשת ספרינקלרים רחבה, יש לבצע חישוב הידראולי שמגדיר את דרישות המערכת.

משאבת כיבוי אש אינה נבחרת רק לפי הספק המנוע. הבחירה מתבססת על נקודת העבודה הנדרשת, הכוללת ספיקה ולחץ, ועל מאפייני המערכת כולה. התקנים הרלוונטיים מתייחסים גם לאופן ההתקנה, להפעלה האוטומטית, לבקרה ולבדיקות של משאבות כיבוי. NFPA 13 מכיר במשאבת כיבוי הנשלטת אוטומטית כמקור אספקת מים אפשרי, ו-NFPA 25 כולל פרק ייעודי לבדיקות, תחזוקה ובקרה של משאבות.

איך מאגר המים והמשאבה עובדים יחד

כאשר קיימת דרישה למים במערכת, המשאבה מקבלת את המים ממקור האספקה ומעבירה אותם אל רשת הצינורות. פתיחת ספרינקלר בעקבות עלייה בטמפרטורה גורמת לירידת לחץ במערכת. הירידה הזו היא חלק מתהליך ההפעלה של מערכת אספקת המים, והמשאבה צריכה להיות מסוגלת לספק את התנאים שנקבעו בתכנון.

הקשר בין המאגר למשאבה חשוב לא פחות מהבחירה של כל רכיב בנפרד. צינור היניקה, מיקום המשאבה, גובה המים, קוטר הצנרת והאביזרים בדרך משפיעים על תנאי השאיבה. תכנון לקוי בצד היניקה עלול לגרום לבעיות בהפעלת המשאבה גם אם המשאבה עצמה מתאימה מבחינת נתוני היצרן.

גם הצד שמוביל מהמשאבה אל מערכת הספרינקלרים דורש תכנון מדויק. יש להביא בחשבון הפסדי לחץ בצנרת, שסתומים, מחברים, שינויי כיוון והפרשי גובה. לכן תכנון מערכת ספרינקלרים אינו מסתיים בפריסת ראשי כיבוי בתקרה. נדרש חישוב של מערכת המים כולה, מהמקור ועד לנקודה ההידראולית הקריטית.

כיצד קובעים את גודל מאגר המים

גודל המאגר נקבע בהתאם לדרישות המערכת ולא לפי כלל אחיד שמתאים לכל מבנה. החישוב יכול להביא בחשבון את הספיקה הנדרשת, משך אספקת המים, סוג הסיכון, אופן ההגנה, דרישות נוספות במבנה ומקורות מים אחרים הקיימים באתר.

במבנה מסחרי קטן עשויה להידרש תצורה שונה מזו הנדרשת במחסן גבוה עם מדפים ואחסון צפוף. גם מבנה תעשייתי עם חומרים בעלי מאפייני בעירה שונים דורש בחינה נפרדת. לכן נפח מאגר שמתאים לפרויקט אחד אינו יכול לשמש באופן אוטומטי לפרויקט אחר.

בנוסף לנפח הכולל, יש להתייחס לאופן מילוי המאגר ולשמירה על זמינות המים. במפרטי NFPA מסוימים קיימות דרישות לגבי יכולת מילוי מחדש של מאגרי הגנת אש, ובמקרים של מאגר בעל שימוש כפול יש להבטיח שהמים הנדרשים להגנת האש יישארו זמינים.

אילו סוגי משאבות קיימים במערכות כיבוי

מערכות כיבוי עשויות לכלול משאבה חשמלית, משאבה המונעת במנוע דיזל או שילוב של אמצעי הנעה, בהתאם לתכנון ולדרישות האתר. הבחירה תלויה בין היתר באמינות אספקת החשמל, בדרישות הפרויקט ובתצורת מערכת אספקת המים.

במערכות מסוימות קיימת גם משאבת ג'וקי, שתפקידה לשמור על לחץ המערכת ולפצות על ירידות לחץ קטנות שאינן נובעות מאירוע שריפה. היא אינה מיועדת להחליף את משאבת הכיבוי הראשית בזמן שנדרשת ספיקת מים משמעותית.

כאשר קיימות מספר משאבות, התכנון צריך להתייחס גם לאמינות ולתרחישים שבהם אחד הרכיבים אינו זמין. במסמכי NFPA מופיעות דרישות הנוגעות למערכות שבהן מותקנות מספר משאבות וליכולת שלהן לעמוד בדרישות המערכת בתרחישים מוגדרים.

מה קורה כאשר לחץ המים אינו מספיק

לחץ מים שאינו מתאים יכול להיגרם ממספר סיבות. מקור המים עשוי לספק לחץ נמוך מדי, הצנרת יכולה להיות ארוכה או בעלת קוטר שאינו מתאים לתכנון, והפרשי גובה עשויים להקטין את הלחץ בנקודות מסוימות במבנה. לכן חשוב לבדוק את תנאי המים בפועל ולא להסתמך רק על נתונים כלליים.

במקרים שבהם מקור המים אינו מסוגל לספק את דרישות המערכת, משאבת כיבוי ומאגר יכולים לספק את התשתית הנדרשת. המאגר מספק כמות מים זמינה, והמשאבה מייצרת את הלחץ והספיקה הדרושים להעברת המים במערכת.

בדיקת מקור המים היא חלק חשוב משלב התכנון. נתוני ספיקה ולחץ, בדיקות מים וחישוב הידראולי מאפשרים לקבוע האם נדרש מאגר, מה גודלו ומהי המשאבה המתאימה. NFPA 13 מציין כי מאפייני אספקת מים ציבורית יכולים להיקבע באמצעות נתוני בדיקות זרימה או שיטה מאושרת אחרת.

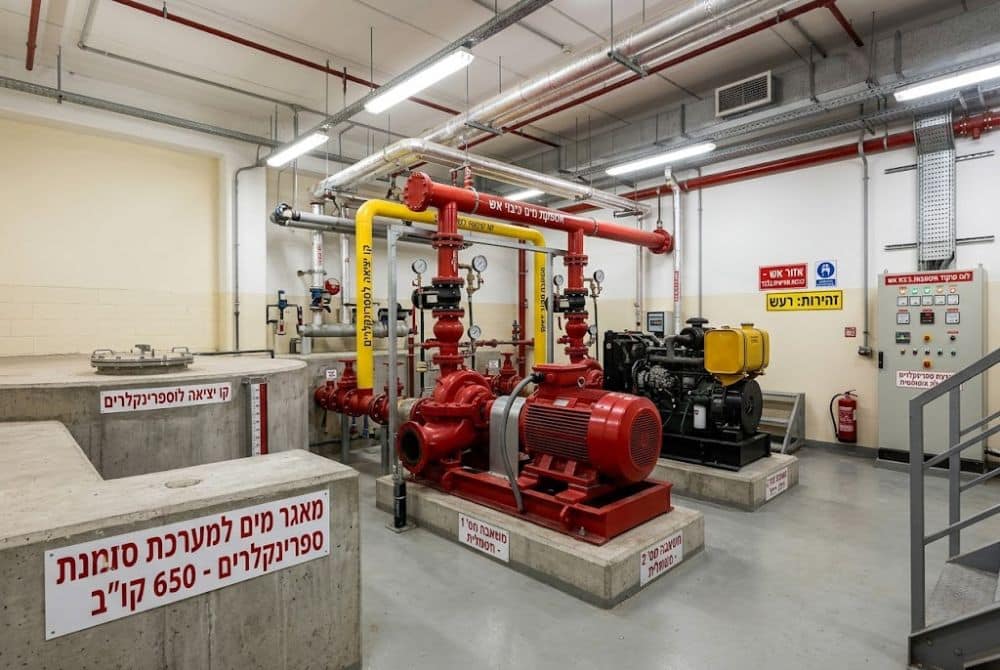

החשיבות של תכנון חדר משאבות

חדר משאבות צריך לאפשר גישה לציוד, תחזוקה, בדיקות ותפעול. מיקום המשאבות אינו החלטה אדריכלית בלבד, משום שיש קשר בין מיקום המשאבה לבין מקור המים, צנרת היניקה, הצנרת הראשית, מערכות החשמל והבקרה ותנאי השירות באתר.

יש להתייחס גם לתנאי הסביבה. חדר שאינו מאפשר גישה נוחה לציוד עלול להקשות על ביצוע בדיקות ותחזוקה. בנוסף, יש לוודא שהמערכות הנלוות למשאבה מתוכננות בהתאם לדרישות הרלוונטיות ולנתוני הציוד שנבחר.

באתר של מיגון אש מופיעים שירותים הכוללים התקנת חדרי משאבות לכיבוי אש וכן שירות ותחזוקה למשאבות כיבוי. תכנון נכון בשלב מוקדם מאפשר לצמצם שינויים מאוחרים ולתאם בין מערכת המים, התשתיות והמבנה.

תחזוקה ובדיקות של משאבות ומאגרי מים

מערכת כיבוי אינה מסתיימת ביום ההתקנה. משאבות, מאגרי מים, שסתומים, מערכות בקרה ורכיבים נוספים צריכים להישאר במצב שמאפשר למערכת לפעול כאשר היא נדרשת. NFPA 25 הוא תקן המוקדש לבדיקה, בדיקה תקופתית ותחזוקה של מערכות הגנת אש מבוססות מים, והוא כולל פרקים ייעודיים למערכות ספרינקלרים, משאבות ומאגרי מים.

במסגרת התחזוקה חשוב לבדוק את מצב המשאבות ואת מערכות הבקרה שלהן, את מפלס המים במאגר ואת זמינות הרכיבים. יש לבדוק גם שסתומים ואביזרים שעלולים להשפיע על אספקת המים. שינוי במצב של אחד הרכיבים יכול להשפיע על התפקוד של המערכת כולה.

בדיקות תקופתיות מאפשרות לזהות בעיות לפני אירוע חירום. לדוגמה, ירידה בביצועי משאבה, שינוי בלחץ, תקלה במערכת הבקרה או מפלס מים שאינו תקין יכולים להצביע על צורך בטיפול. התחזוקה צריכה להתבצע לפי הוראות היצרן, התכנון והדרישות החלות על המערכת.

השוואה בין מקורות אספקת מים למערכת ספרינקלרים

אילו טעויות עלולות לפגוע במערכת

אחת הטעויות המרכזיות היא בחירה של משאבה לפי נתון הספק בלבד. משאבה צריכה להתאים לעקומת העבודה הנדרשת ולתנאי המערכת. בחירה שאינה מבוססת על חישוב הידראולי עלולה ליצור מצב שבו המשאבה אינה מספקת את התנאים הנדרשים בנקודות הקריטיות.

טעות נוספת היא התייחסות למאגר כאל מיכל מים בלבד. למאגר יש דרישות הקשורות לנפח, זמינות מים, מילוי, חיבור למשאבה ותכנון הצנרת. מאגר גדול יותר אינו בהכרח פתרון נכון אם החיבור למערכת או המשאבה אינם מתאימים.

גם תחזוקה לא מספקת עלולה ליצור סיכון. מערכת שנראית תקינה מבחוץ אינה בהכרח מערכת שנבדקה לאורך זמן. משאבות, שסתומים ומערכות בקרה דורשים בדיקות תקופתיות. תחזוקה שיטתית מאפשרת לזהות שינויים בביצועים ולתקן אותם לפני שהם הופכים לבעיה בזמן שריפה.

איך לבחור חברה לתכנון והתקנת מערכת מים לכיבוי

בחירת ספק למערכת ספרינקלרים צריכה להתבסס על ניסיון בתחום, יכולת תכנון, היכרות עם דרישות בטיחות אש ויכולת לספק גם שירות לאחר ההתקנה. חשוב שהחברה תוכל להבין את צרכי המבנה ולא רק לבצע התקנה של רכיבים.

כדאי לבחון האם הספק יודע לטפל גם במאגרי מים, משאבות כיבוי אש, צנרת, ספרינקלרים ובדיקות תקופתיות. שילוב של תכנון, התקנה ותחזוקה מאפשר לשמור על רצף מקצועי בין שלבי הפרויקט השונים.

בפרויקטים מורכבים כדאי לבחון מראש את דרישות רשות הכבאות, את התכנון ההידראולי ואת התקנים הרלוונטיים. תיאום מוקדם עם הגורמים המקצועיים יכול למנוע שינויים יקרים בשלבים מתקדמים של הבנייה ולסייע בהתאמת המערכת לדרישות המבנה.

מתי כדאי לבצע בדיקה של מערכת קיימת

מערכת ותיקה כדאי לבדוק כאשר משתנים תנאי המבנה, השימוש בשטח או דרישות האחסון. שינוי בגובה מדפים, הוספת שטח, שינוי ייעוד או שינוי בכמות החומרים המאוחסנים יכולים להשפיע על דרישות ההגנה.

גם ירידה בלחץ המים, הפעלה בלתי צפויה של משאבה, רעשים חריגים, נזילות או שינוי במפלס המאגר הם סיבות לבדיקה מקצועית. לא מומלץ להמתין לאירוע שבו המערכת נדרשת כדי לגלות שהביצועים אינם תקינים.

בדיקה מקצועית יכולה לכלול בחינה של המשאבות, המאגר, הצנרת, השסתומים ומערכות הבקרה. בהתאם לממצאים ניתן לקבוע אם נדרש תיקון, שדרוג או התאמה של חלק מהמערכת.

משאבות כיבוי אש ומאגרי מים הם רכיבים מרכזיים בתכנון של מערכות ספרינקלרים במבנים שבהם נדרשת אספקת מים ייעודית. המאגר מספק את כמות המים הנדרשת, בעוד המשאבה מאפשרת לספק את המים בלחץ ובספיקה המתאימים. שני הרכיבים צריכים להיות מתוכננים בהתאם לדרישות המערכת ולא בנפרד ממנה.

הבחירה של ציוד כיבוי צריכה להתבסס על נתוני המבנה, סיווג הסיכון, דרישות המים, הפרשי הגובה, תוואי הצנרת ומקור המים הזמין. חישוב הידראולי ותכנון מקצועי מאפשרים לקבוע את גודל המאגר ואת מאפייני המשאבות ולבחון את התאמתם לרשת הספרינקלרים.

לאחר ההתקנה יש להמשיך בבדיקות ובתחזוקה בהתאם לדרישות החלות על המערכת. בדיקה של משאבות כיבוי אש, מאגרי מים ורכיבי המערכת מאפשרת לזהות תקלות, ירידה בביצועים או שינויים בתנאים. מערכת מתוכננת ומתוחזקת כראוי מספקת שכבת הגנה חשובה למבנה ולנמצאים בו.
