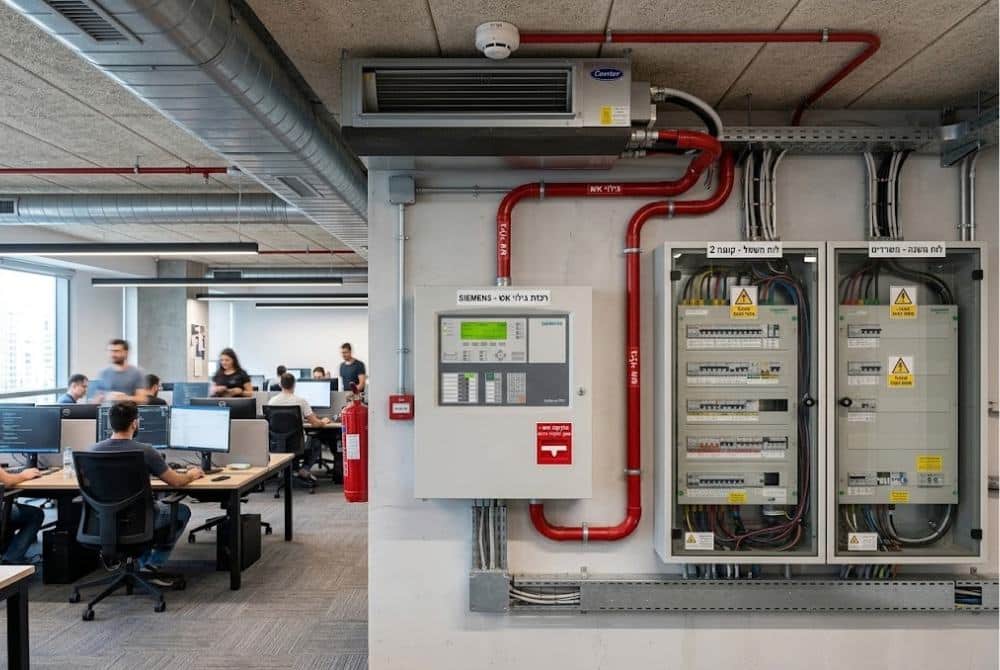

איך לבצע אינטגרציה נכונה בין מערכת גילוי אש למערכות המיזוג והחשמל בבניין משרדים?

תכנון האינטגרציה מתחיל לפני שלב ההתקנה

אינטגרציה מוצלחת מתחילה בשלב התכנון ולא ביום שבו מגיעים לחבר את הכבלים בין המערכות. בבניין משרדים יש למפות מראש את כלל המערכות שצריכות לקבל פקודות או להעביר חיווי למערכת גילוי האש. המיפוי צריך לכלול בין היתר יחידות מיזוג, מפוחים, דמפרים, לוחות חשמל, מערכות פינוי עשן, גנרטור, מעליות ומערכות נוספות בהתאם למאפייני המבנה.

בשלב זה חשוב להגדיר לכל מערכת את סוג הממשק ואת התגובה הנדרשת. לדוגמה, מערכת גילוי אש עשויה לשלוח פקודה להפסקת יחידת מיזוג מסוימת, אך במערכת אחרת דווקא נדרש להפעיל מפוח עשן. לכן אין כלל אחד שלפיו כל ציוד המיזוג בבניין פשוט "נכבה" ברגע שמתקבלת אזעקה.

התכנון צריך להתבסס על תרחישי חירום ברורים. לכל תרחיש יש להגדיר מהו האירוע שמפעיל אותו, אילו מערכות מקבלות פקודה, מה הפעולה הנדרשת מכל מערכת ומהו החיווי שחוזר למערכת הבקרה. תיעוד מסודר של הרצף הזה מונע אי-הבנות בין יועץ הבטיחות, יועץ המיזוג, יועץ החשמל, מתקין מערכת גילוי האש והקבלנים המבצעים.

כיצד מערכת גילוי אש מתקשרת עם מערכת המיזוג?

אחת האינטגרציות החשובות ביותר בבניין משרדים היא החיבור בין מערכת גילוי האש לבין מערכת המיזוג. תעלות מיזוג עוברות בין חללים שונים ועלולות ליצור נתיב להתפשטות עשן. לכן בעת אירוע אש, מערכת המיזוג צריכה לפעול בהתאם לתרחיש שתוכנן למבנה ולא להמשיך לעבוד באופן רגיל ללא בקרה.

במקרים מסוימים הפתרון כולל הפסקת יחידות מיזוג אוויר כדי למנוע מעבר עשן. במקרים אחרים נדרשת הפעלה של מערכות שחרור עשן, מפוחים או אמצעים אחרים שמטרתם לשלוט בתנועת העשן. ההחלטה אינה צריכה להתקבל באופן מאולתר על ידי מתקין מערכת גילוי האש, אלא להיות חלק מתכנון הבטיחות הכולל של המבנה.

גם אופן החיבור חשוב. מערכת גילוי האש צריכה לדעת לא רק לשלוח פקודה, אלא במערכות שבהן נדרש חיווי גם לקבל מידע על מצב הציוד. לדוגמה, אם נשלחה פקודת הפעלה למפוח אך המפוח לא נכנס לפעולה, חשוב שהמערכת הרלוונטית תוכל לזהות את מצב התקלה או את אי-הביצוע בהתאם לתכנון. תקינות הממשקים והפיקוח עליהם הם חלק משמעותי ממערכת אינטגרציה אמינה.

שילוב גלאים ומערכות המיזוג

מערכות מיזוג כוללות לעיתים גלאים או אמצעי גילוי הקשורים לתעלות וליחידות טיפול באוויר. מיקום הגלאים צריך להתאים לתכנון מערכת גילוי האש ולמאפייני מערכת האוורור. גלאי שמותקן באזור שאינו מייצג נכון את תנאי הסביבה עלול לספק התרעה מאוחרת או ליצור התרעות שווא.

הקשר בין מערכת גילוי אש לבין מערכת המיזוג אינו מסתכם במיקום הגלאים. יש לבחון את פעולת המערכת בתרחיש שבו מזוהה עשן, כולל הפעולות שמתרחשות ביחידות המיזוג, בדמפרים ובמפוחים. אם קיימת מערכת שחרור עשן, יש לבדוק גם כיצד היא משתלבת עם יתר מערכות האוורור.

תקנים מקצועיים בתחום גילוי האש מתייחסים גם לממשקי HVAC ולצורך בהגדרת כניסות ויציאות כחלק מתכנון המערכת. במסמכי NFPA 72, לדוגמה, נדרש פירוט של ממשקי HVAC ושל רצף הפעולות במערכות משולבות. בישראל יש לבחון את הדרישות החלות על המבנה הספציפי ואת המסמכים המאושרים על ידי הגורמים המוסמכים.

מה קורה כאשר מערכת גילוי האש מזהה אירוע?

כאשר גלאי עשן או גלאי אש מזהה תנאי חירום, לוח הבקרה של מערכת גילוי אש מקבל את האות ומפעיל את הרצף שהוגדר מראש. חשוב להבין שהרצף אינו זהה בכל בניין. הוא תלוי בתכנון, בסוג המבנה, בחלוקה לאזורי אש, במערכות המותקנות ובדרישות הבטיחות החלות עליו.

לדוגמה, גילוי עשן בקומה מסוימת יכול לגרום להפעלת התרעה באותה קומה ובאזורים מוגדרים נוספים, לצד הפסקת יחידות מיזוג מסוימות. במקביל, מערכת אחרת יכולה להפעיל אמצעים שנועדו לשלוט בעשן. במבנה עם מעליות, ייתכנו גם פעולות הקשורות להפעלתן בהתאם לתרחיש המאושר.

לכן מערכת גילוי אש אינה רק מערכת שמזהה אירוע ומפעילה צופר. היא יכולה לשמש נקודת בקרה מרכזית להפעלת רצף פעולות מתואם. כדי שהרצף יעבוד כראוי, יש להגדיר אותו במסמך מסודר ולבדוק אותו בפועל לאחר ההתקנה.

אינטגרציה בין מערכת גילוי אש ללוחות החשמל

החשמל הוא רכיב מרכזי נוסף באינטגרציה. בבניין משרדים קיימים לוחות חשמל רבים, ולעיתים יש בהם ציוד שיכול להוות מקור סיכון או ציוד שצריך לקבל הגנה מיוחדת. בהתאם לדרישות החלות על סוג המבנה והשימוש בו, עשויות להידרש פעולות גילוי, ניתוק או כיבוי בלוחות מסוימים.

דרישות כבאות שפורסמו במאגרי הממשלה כוללות, במקרים מסוימים, התקנת גלאי עשן בלוחות חשמל ומערכת ניתוק חשמל ממקור ההזנה. הדרישות משתנות לפי מאפייני הלוח והמבנה, ולכן אין להחיל כלל אחיד על כל לוח חשמל.

הנקודה החשובה היא שהפסקת חשמל צריכה להתבצע בצורה מבוקרת. לא כל ציוד בבניין צריך להיות מנותק באותו רגע. מערכות חיוניות לבטיחות, מערכות חירום וציוד שנדרש להמשך תפקוד תרחיש פינוי האש עשויים להיות מוזנים באופן שונה. לכן יש לתאם בין תכנון החשמל לבין תרחיש האינטגרציה של מערכת גילוי האש.

כיצד מונעים ניתוק של מערכות חיוניות?

אחת הטעויות האפשריות בתכנון אינטגרציה היא יצירת פקודת ניתוק רחבה מדי. אם כל הציוד בבניין ינותק באופן אוטומטי בעת גילוי אש, ייתכן שגם מערכות שנדרשות לטיפול באירוע יפסיקו לעבוד. מצב כזה עלול לפגוע בתפקוד מערכות חירום.

הפתרון הוא לבצע מיפוי מדויק של העומסים והמערכות. יש לזהות אילו מעגלים יכולים לקבל פקודת ניתוק, אילו מעגלים צריכים להישאר פעילים ואילו מערכות צריכות לעבור להזנה חלופית. תכנון זה צריך להתבצע יחד עם גורמי החשמל והבטיחות ולא רק על ידי מתקין מערכת גילוי האש.

בנוסף, חשוב להגדיר מה קורה במקרה של תקלה בתקשורת או באחד הממשקים. מערכת בטיחות טובה אינה נבחנת רק כאשר הכול עובד, אלא גם ביכולת לזהות מצב שבו ציוד חיצוני לא ביצע את הפקודה שנשלחה אליו. תכנון נכון כולל לכן גם חיווי, ניטור ותיעוד של מצבי תקלה.

השוואה בין סוגי האינטגרציה

הגדרת מטריצת הפעלה למערכות הבטיחות

אחד הכלים החשובים בתכנון אינטגרציה הוא מטריצת הפעלה. מדובר במסמך שמגדיר את הקשר בין אירוע מסוים לבין הפעולות שכל מערכת צריכה לבצע. לדוגמה, ניתן להגדיר מה יקרה כאשר גלאי באזור מסוים מזהה עשן, ומה יקרה כאשר מתקבלת אזעקה מאזור אחר.

מטריצה טובה אינה מסתפקת ברשימת פקודות. היא מגדירה גם תנאים, סדר פעולות וחיוויים. כך ניתן לדעת מראש מה אמור לקרות ולאחר מכן לבדוק בשטח אם המערכת אכן ביצעה את הפעולות הנדרשות.

במבנים מורכבים, מטריצת ההפעלה הופכת לכלי עבודה משותף עבור מספר בעלי מקצוע. היא מאפשרת ליועץ הבטיחות, לחשמלאי, למתקין מערכת גילוי האש, לאנשי המיזוג ולבעלי מערכות נוספות לעבוד לפי אותה הגדרה.

בדיקת האינטגרציה לאחר ההתקנה

לאחר שהמערכות הותקנו, אין להסתפק בבדיקה נפרדת של כל מערכת. ייתכן שמערכת גילוי האש תעבוד היטב בפני עצמה וגם מערכת המיזוג תעבוד היטב בפני עצמה, אך החיבור ביניהן לא יתפקד כפי שתוכנן. לכן יש לבצע בדיקות משולבות בהתאם לתרחישים שהוגדרו.

במהלך הבדיקה מדמים את התנאים הרלוונטיים ובודקים את שרשרת הפעולות. לדוגמה, אם גלאי באזור מסוים מופעל, יש לבדוק את קבלת האות בלוח, את הפקודה למערכת המיזוג, את הפעולה של הציוד הרלוונטי ואת החיווי שחוזר למערכת. לאחר מכן יש לוודא שהמערכת חוזרת למצב תקין בצורה מבוקרת.

כבאות והצלה לישראל מציינת כי בדיקת משטר הפעלות ואינטגרציה מתבצעת בהתאם להוראת נציב 536, ובמקרים הרלוונטיים על ידי מכון התקנים או מעבדה מוכרת בהתאם לדרישות שנקבעו.

תקלות נפוצות באינטגרציה בין המערכות

אחת התקלות הנפוצות היא חוסר התאמה בין התכנון לבין ההתקנה בפועל. ייתכן שבמסמכי התכנון מוגדרת פקודה מסוימת למערכת מיזוג, אך במהלך הביצוע הוחלפה יחידה או שונה חיבור חשמלי. אם השינוי לא עודכן בתיעוד, הבדיקה עלולה להתבצע מול מידע שאינו תואם למבנה.

תקלה נוספת היא חוסר בחיווי חוזר. שליחת פקודה למערכת חיצונית אינה תמיד מספיקה. במערכות שבהן נדרש לדעת אם הפעולה אכן התבצעה, יש צורך בממשק מתאים ובבדיקה של החיווי. ללא חיווי, ניתן להניח שהמערכת פעלה גם כאשר בפועל קיימת תקלה.

בעיה נוספת יכולה להיווצר כאשר מספר בעלי מקצוע מגדירים את המערכות בנפרד. מתקין המיזוג עשוי לתכנן את פעולת היחידות לפי צרכים תפעוליים, בעוד יועץ הבטיחות מגדיר תרחיש חירום שונה. רק תיאום מוקדם בין הצדדים מאפשר להגיע לרצף פעולה עקבי ולמנוע שינויים יקרים בשלבים מאוחרים של הפרויקט.

תחזוקת האינטגרציה לאורך זמן

אינטגרציה אינה מסתיימת עם קבלת האישור הראשוני. בניין משרדים משתנה לאורך השנים. יחידות מיזוג מוחלפות, לוחות חשמל עוברים שינויים, חלוקת המשרדים משתנה ולעיתים מתווספות מערכות חדשות. כל שינוי כזה עלול להשפיע על תרחיש האינטגרציה.

לכן בעת ביצוע שינוי במערכת מיזוג, חשמל או בטיחות אש יש לבדוק האם נדרש לעדכן גם את ממשקי מערכת גילוי האש. החלפת יחידת מיזוג, למשל, עשויה לשנות את אופן השליטה בה או את החיוויים הזמינים למערכת הבקרה.

גם בדיקות תקופתיות חשובות. דרישות הכבאות מתייחסות לתחזוקת מערכת גילוי האש והעשן, ובמפרטים ממשלתיים מופיעה דרישה לתחזוקה ולבדיקות בהתאם לתקנים הרלוונטיים. בדיקה תקופתית צריכה להתייחס לא רק לציוד עצמו, אלא גם לתפקוד הממשקים כאשר הדבר נדרש.

מי צריך להיות מעורב בתכנון האינטגרציה?

אינטגרציה איכותית דורשת שיתוף פעולה בין כמה גורמים מקצועיים. מתקין מערכת גילוי האש אחראי להיבטים הקשורים למערכת הגילוי ולממשקיה, אך הוא אינו יכול להחליט לבדו על כל פעולה במערכות המיזוג והחשמל.

יועץ הבטיחות מגדיר את תרחישי הבטיחות ואת הדרישות הרלוונטיות למבנה. יועץ המיזוג אחראי לתכנון מערכת האוורור והמיזוג ולהתאמתה לתרחישים שנקבעו. יועץ החשמל מתכנן את מערך ההזנה, הניתוקים והמערכות החשמליות. במבנים מסוימים מעורבים גם יועצים נוספים.

היתרון בעבודה מתואמת הוא שכל גורם יודע מה מצופה מהמערכת שבאחריותו. במקום להגיע בסוף הפרויקט ולגלות שממשק מסוים חסר, ניתן להגדיר את הדרישות כבר בשלב התכנון. התוצאה היא מערכת מסודרת יותר, בדיקות פשוטות יותר ופחות צורך בשינויים לאחר סיום ההתקנה.

איך לבחור חברה לביצוע מערכת גילוי אש ואינטגרציה?

בעת בחירת חברה לביצוע מערכת גילוי אש חשוב לבדוק לא רק את היכולת להתקין גלאים, צופרים ולוח בקרה, אלא גם את הניסיון שלה באינטגרציה עם מערכות נוספות. בבניין משרדים יש חשיבות ליכולת להבין תרחישי הפעלה, ממשקים, חיוויים ובדיקות משולבות.

כדאי לבקש לראות כיצד החברה מתעדת את האינטגרציה. מסמכים כמו מטריצת הפעלה, רשימת כניסות ויציאות, תרחישי בדיקה ותיעוד של הממשקים מאפשרים לבעלי הנכס להבין מה הוגדר ומה נבדק. תיעוד כזה גם מקל על תחזוקה עתידית כאשר מתבצעים שינויים בבניין.

חשוב גם לוודא שהעבודה מבוצעת בהתאם לדרישות הרלוונטיות ולגורמים המוסמכים. משרד הכלכלה מפעיל מנוע חיפוש לתקנים רשמיים ומדגיש כי יש לבדוק את התקנים והדרישות החלים בפועל על המוצר, התהליך או המבנה. בנוסף, כאשר נדרשת בדיקת אינטגרציה לפי הוראות כבאות, יש להשתמש בגורם העומד בדרישות שנקבעו.

אינטגרציה בין מערכת גילוי אש לבין מערכות המיזוג והחשמל בבניין משרדים היא חלק מרכזי מתכנון מערך בטיחות אש. המטרה אינה רק לזהות עשן או אש, אלא לוודא שהמבנה מגיב לאירוע לפי רצף פעולות מוגדר. מערכת המיזוג עשויה להידרש לעצור או לשנות מצב, מערכות פינוי עשן עשויות להידרש לפעול, ובמערכת החשמל ייתכן צורך בניתוקים מבוקרים בהתאם לתרחיש.
