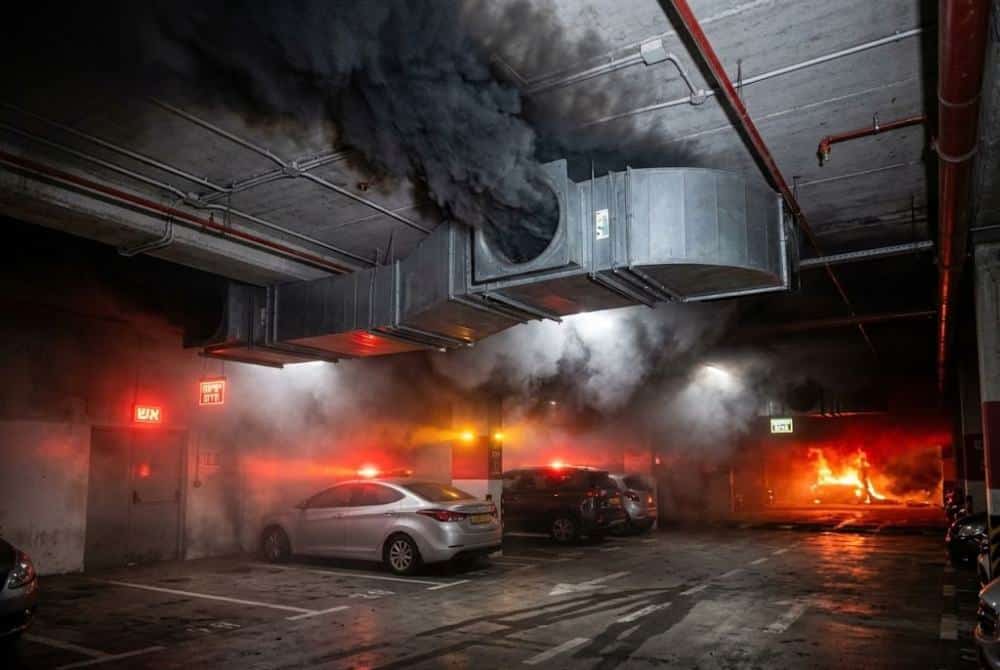

כיצד פועלת מערכת פינוי עשן מאולצת בחניון תת-קרקעי ומה תפקיד המפוחים

מדוע חניון תת-קרקעי זקוק למערכת פינוי עשן?

עשן הוא גורם משמעותי בסיכון בזמן שריפה. הוא עלול להפחית במהירות את הראות, להקשות על אנשים למצוא את דרכם אל היציאה ולהכיל גזים ותוצרי בעירה מסוכנים. בחניון תת-קרקעי הבעיה משמעותית יותר משום שהמבנה סגור יחסית והאפשרות לפיזור טבעי של העשן מוגבלת.

כאשר כלי רכב עולה באש בתוך חניון, העשן יכול להתפשט לאורך שטחים גדולים ולהגיע לאזורים מרוחקים ממוקד השריפה. רמפות, מעברים, מפלסים ומעברים בין אזורים שונים עשויים להשפיע על כיוון תנועת העשן. ללא מערכת שתוכננה לשלוט בזרימת האוויר, קשה יותר לנהל את התפשטותו.

מערכות שחרור עשן נועדו להתמודד עם מאפיינים אלה באמצעות יצירת תנועת אוויר מתוכננת. המערכת יכולה לשאוב עשן מאזור מסוים ולהוביל אותו לנקודת פליטה מתאימה, ובמקביל לאפשר כניסת אוויר למבנה. אופן הפעולה המדויק תלוי במאפייני החניון ובתכנון ההנדסי שנקבע עבורו.

חשוב להבין שפינוי עשן אינו מחליף מערכות אחרות. מטרתו הוא לתמוך במערך הבטיחות הכולל של החניון. מערכת גילוי אש מזהה את האירוע, מערכת כיבוי עשויה לפעול לצמצום השריפה, ומערכת פינוי העשן מסייעת בשליטה בתוצרי הבעירה ובתנועת העשן.

איך מתחילה פעולת מערכת פינוי העשן בזמן שריפה?

במערכות רבות, תחילת הפעולה קשורה למערכת גילוי האש. כאשר גלאי מזהה עשן, חום או מאפיין אחר המעיד על שריפה, האות מועבר למערכת הבקרה. בהתאם לתרחיש שנקבע מראש, מערכת הבקרה מפעילה את הציוד הנדרש באזור הרלוונטי.

לא כל אירוע מחייב בהכרח הפעלה זהה של כל הציוד. בחניון גדול ניתן לחלק את השטח לאזורים ולתכנן תרחישי פעולה שונים. אם השריפה זוהתה באזור מסוים, מערכת הבקרה עשויה להפעיל את המפוחים והאמצעים הקשורים לאותו אזור בהתאם לתכנון.

מערכת הבקרה יכולה להיות מחוברת למערכות נוספות במבנה. לדוגמה, אירוע שריפה עשוי להפעיל במקביל מערכות התרעה, כריזה או מערכות בטיחות אחרות. החיבור בין המערכות מאפשר ליצור רצף פעולות מסודר שמבוסס על תרחיש החירום.

במקרים מסוימים קיימת גם אפשרות לשליטה ידנית. האפשרות הזו מאפשרת לגורם מוסמך לבצע התאמות בהתאם למצב בשטח. עם זאת, השליטה הידנית אינה מחליפה את הצורך בתכנון אוטומטי מסודר ובבדיקות תקופתיות של המערכת.

מה התפקיד של מפוחים לשחרור עשן?

מפוחים לשחרור עשן הם רכיב מרכזי במערכת מכנית לפינוי עשן. הם אחראים ליצירת זרימת האוויר הדרושה כדי להוציא עשן מאזור מסוים ולהעבירו לנקודת פליטה. בחניון תת-קרקעי, פעולת המפוחים מתוכננת כחלק ממערך רחב הכולל רכיבים נוספים.

הפעלת המפוח יוצרת הפרשי לחץ וזרימת אוויר בהתאם למאפייני המערכת. כאשר המערכת מתוכננת נכון, האוויר והעשן נעים בכיוונים שנקבעו בתכנון. הדבר מאפשר להפחית הצטברות עשן באזורים מסוימים ולתמוך בפינוי.

בחירת המפוחים אינה מתבצעת רק לפי שטח החניון. יש להתייחס לנפח החללים, למספר המפלסים, למספר אזורי הפינוי, למבנה התעלות או נתיבי הזרימה ולביצועים הנדרשים בתרחיש שריפה. גם מיקום המפוחים משפיע על אופן פעולת המערכת.

חשוב גם שהציוד יהיה מתאים לתנאי העבודה שנדרשים ממנו בזמן אירוע. מפוח המשמש כחלק ממערכת בטיחות אש צריך להיבחר בהתאם לדרישות התכנון והתקנים הרלוונטיים לפרויקט. בחירה לא נכונה של ציוד עלולה להשפיע על ביצועי המערכת כולה.

כיצד העשן יוצא מהחניון?

הוצאת העשן מתבצעת באמצעות מסלול שתוכנן מראש. במספר מערכות נעשה שימוש בפתחי יניקה ובתעלות שמובילות את העשן אל מפוחים ומשם לנקודת פליטה. במערכות אחרות ניתן להשתמש באמצעים ליצירת זרימת אוויר ישירה יותר בתוך החניון.

נקודת הפליטה צריכה להיות מתוכננת כך שהעשן לא יחזור אל המבנה או יוזרם לאזור שבו הוא עלול לסכן אנשים. לכן יש משמעות למיקום היציאות, למבנה הסביבה ולכיוון זרימת האוויר. התכנון צריך להתייחס גם למיקום של פתחים ומבנים סמוכים.

במערכות שבהן קיימות תעלות, יש חשיבות למידות ולמסלול שלהן. תעלה צרה מדי או מסלול שאינו מתאים עלולים להגביל את זרימת האוויר. מצד שני, תכנון נכון מאפשר להעביר את כמות האוויר הנדרשת בהתאם לדרישות המערכת.

במערכות המבוססות על מפוחים ליצירת זרימה, המטרה יכולה להיות הכוונת העשן לעבר אזור פליטה מוגדר. במקרים אלה יש חשיבות למיקום היחידות ולכיוון הזרימה. מספר המפוחים ומיקומם נקבעים לפי חישובים ותכנון של החלל.

מדוע צריך גם להכניס אוויר לחניון?

פינוי עשן אינו מתבסס רק על הוצאת אוויר. כאשר מערכת מוציאה כמות גדולה של אוויר מהחלל, יש צורך לאפשר כניסת אוויר חלופי. אספקת אוויר מתאימה מסייעת לשמור על זרימה רציפה בהתאם לתכנון.

אם אין מקור מתאים לאוויר חלופי, תנאי הזרימה בחלל עלולים להשתנות. הדבר יכול להשפיע על ביצועי המפוחים ועל הדרך שבה העשן נע בתוך החניון. לכן פתחי הכנסת האוויר הם חלק חשוב מתכנון המערכת.

מיקום הפתחים משפיע אף הוא על התוצאה. יש לתכנן את מיקום הכניסה כך שהאוויר יגיע לאזור הרצוי ולא יגרום להפצת העשן לאזורים שאמורים להישאר נקיים יותר. התכנון כולל את היחס בין נקודות הכנסת האוויר לבין נקודות היניקה והפליטה.

גם שינויים במבנה החניון עלולים להשפיע על המערכת. סגירת פתח, התקנת מחיצה או שינוי במבנה התקרה יכולים לשנות את תנועת האוויר. לכן כל שינוי משמעותי בחניון צריך להיבחן גם מבחינת השפעתו על מערכת פינוי העשן.

כיצד המערכת מסייעת לפינוי אנשים?

בזמן שריפה, אנשים הנמצאים בחניון צריכים להגיע אל יציאות החירום במהירות ובתנאים בטוחים ככל האפשר. עשן סמיך עלול להפחית את הראות ולגרום לבלבול. שליטה בתנועת העשן יכולה לסייע לשמור על אזורי מעבר נגישים יותר בהתאם לתכנון.

המערכת אינה מיועדת ליצור סביבת אוויר נקייה לחלוטין בכל החניון. מטרתה היא לנהל את העשן בהתאם לתרחיש שנקבע. באמצעות הפעלת המפוחים והכוונת זרימת האוויר ניתן לצמצם את התפשטות העשן לאזורים מסוימים.

בחניון רב-מפלסי, הבעיה מורכבת יותר. עשן יכול לעבור בין קומות באמצעות רמפות, פתחים ומעברים. לכן מערכות לפינוי עשן צריכות להתייחס לא רק לשטח של כל מפלס, אלא גם לקשרים בין המפלסים.

מערכת הפינוי היא רק חלק ממערך הפינוי הכולל. יציאות חירום, שילוט, תאורת חירום, מערכת התרעה, כריזה ותכנון מסלולי מילוט צריכים לפעול יחד. התוצאה הרצויה תלויה בשילוב נכון בין כלל האמצעים.

מה ההבדל בין מערכת פינוי עשן למערכת אוורור רגילה?

מערכת אוורור רגילה מיועדת לתנאי שימוש שגרתיים. היא יכולה לשמש להחלפת אוויר, סילוק מזהמים או שמירה על תנאי אוורור בחניון. הדרישות ממנה שונות מהדרישות של מערכת המיועדת להתמודד עם אירוע שריפה.

בזמן שריפה, התנאים בחניון משתנים במהירות. הטמפרטורה עולה, נוצרים תוצרי בעירה והעשן מתפשט בהתאם למבנה החלל ולזרמי האוויר. לכן מערכת המיועדת לשגרה אינה בהכרח מתאימה לתרחיש חירום.

מערכות שחרור עשן מתוכננות בהתאם לתרחישי שריפה ולדרישות הבטיחות של המבנה. הן כוללות ציוד, בקרה ונתיבי זרימה שנועדו להתמודד עם מצב שבו קיימת כמות משמעותית של עשן.

אין משמעות הדבר שמערכת האוורור הרגילה אינה חשובה. היא יכולה להיות חלק ממערך האוורור של החניון בשגרה. אולם יש להבדיל בין תפקידה היומיומי לבין תפקידה של מערכת ייעודית לפינוי עשן בזמן חירום.

כיצד מערכות כיבוי אש ועשן פועלות יחד?

מערכות כיבוי אש ועשן כוללות למעשה כמה מערכות בעלות מטרות שונות. מערכת גילוי יכולה לזהות את האירוע, מערכת כיבוי יכולה לפעול להפחתת עוצמת השריפה, ומערכת פינוי עשן יכולה לשלוט בתנועת העשן.

המערכות יכולות להיות מחוברות באמצעות מערכת בקרה מרכזית. כאשר מתקבל אות שריפה, הבקרה יכולה להפעיל תרחיש מוגדר מראש. התרחיש יכול לכלול הפעלת מפוחים, העברת מערכות למצב חירום והפעלת אמצעי התרעה.

החיבור בין המערכות דורש תכנון מדויק. צריך להגדיר אילו מערכות מגיבות לאיזה אות, באיזה סדר הן פועלות ומה קורה במקרה של תקלה. המטרה היא שכל רכיב יבצע את הפעולה שנקבעה לו בזמן הנדרש.

בדיקות האינטגרציה חשובות לא פחות מהתקנת הציוד. מערכת פינוי עשן יכולה להיות תקינה מבחינה מכנית, אך אם היא אינה מקבלת את האות הנכון ממערכת הגילוי, התגובה בפועל עלולה להיות שונה מהתרחיש שתוכנן.

מהם סוגי הפתרונות הנפוצים לפינוי עשן?

הפתרון המתאים לחניון נקבע לפי מאפייני המבנה. בחלק מהפרויקטים משתמשים במערכות יניקה ותעלות, בעוד שבחניונים אחרים ניתן להשתמש במערכות המבוססות על זרמי אוויר ומפוחים ייעודיים. לעיתים נעשה שימוש בשילוב של מספר פתרונות.

מערכת יניקה יכולה לשאוב עשן מאזור מוגדר ולהוביל אותו באמצעות תעלות אל נקודת פליטה. פתרון כזה מאפשר שליטה בנתיב הזרימה, אך דורש תכנון מתאים של התעלות, הפתחים והמפוחים.

מערכות המבוססות על מפוחים ליצירת זרימת אוויר יכולות להתאים לחללים שבהם יש צורך לנהל את תנועת העשן ללא פריסה מלאה של תעלות. גם כאן נדרש תכנון הנדסי מדויק כדי לקבוע את כיוון הזרימה ואת מיקום הציוד.

בחניונים מורכבים ניתן לשלב מספר אמצעים. לדוגמה, מערכת יכולה לכלול מפוחים, נקודות יניקה, פתחי אוויר ויחידות ליצירת זרימה. השילוב נקבע לפי מאפייני המבנה והדרישות שנקבעו לפרויקט.

השוואה בין פתרונות לפינוי עשן בחניון

אין פתרון אחד שמתאים לכל חניון. הבחירה מושפעת מגודל המבנה, ממספר המפלסים, מגובה התקרות, ממבנה הרמפות, ממיקום היציאות וממאפייני האוורור.

גם כאשר שני חניונים דומים בשטחם, הם יכולים לדרוש מערכות שונות. מבנה עם מספר מפלסים ומעברים מורכבים עשוי לדרוש תכנון שונה מחניון בעל מפלס יחיד ומבנה פתוח יותר.

לכן אין להתייחס למפוחים או לתעלות כמוצרים נפרדים. הם חלק ממערכת אחת. הביצועים של כל רכיב צריכים להתאים למערכת כולה ולתרחיש שאליו היא נדרשת לתת מענה.

כיצד מתכננים את מיקום המפוחים?

מיקום המפוחים הוא אחד הנושאים החשובים בתכנון. המיקום משפיע על הדרך שבה האוויר נע בחלל ועל האזור שבו העשן מתרכז. לכן אין להתקין את הציוד רק לפי שיקולי נוחות או מקום פנוי.

המתכנן צריך לבחון את מבנה החניון ואת מסלולי זרימת האוויר. יש להתייחס לרמפות, עמודים, קירות, תקרות, אזורי חניה, פתחים ויציאות. כל אחד מהמרכיבים האלה יכול להשפיע על תנועת העשן.

גם נקודות הפליטה דורשות תכנון. יש לוודא שהעשן המפונה אינו חוזר לתוך המבנה דרך פתחים אחרים. מיקום לא מתאים של נקודת פליטה יכול לפגוע במטרת המערכת ולגרום לזרימה לא רצויה.

בנוסף, חשוב לשמור על נגישות לציוד לצורכי בדיקה ותחזוקה. מפוח או רכיב בקרה שאינו נגיש עלול להקשות על טיפול בתקלה. לכן יש לשלב שיקולי תחזוקה כבר בשלב התכנון.

מה קורה אם יש תקלה במערכת בזמן שריפה?

מערכות בטיחות נדרשות להתייחס גם לאפשרות של תקלה. רכיב מכני יכול להפסיק לפעול, מערכת חשמלית יכולה להיפגע או רכיב בקרה יכול שלא להגיב. לכן תכנון מערכת פינוי עשן צריך לקחת בחשבון את רמת האמינות הנדרשת.

בהתאם לפרויקט, ניתן להשתמש בפתרונות שמאפשרים המשך פעולה במקרה של תקלה ברכיב מסוים. ההחלטה לגבי גיבוי, יתירות או חלוקת מערכות תלויה בדרישות הפרויקט ובתכנון המקצועי.

גם אספקת החשמל היא חלק חשוב מהמערכת. במקרה שריפה עלולה להיות הפסקת חשמל או פגיעה בתשתיות. לכן יש לבחון את אופן אספקת החשמל לציוד החירום בהתאם לדרישות הרלוונטיות.

הנקודה החשובה היא שלא ניתן להסתמך על כך שהמערכת תמיד תעבוד ללא בדיקות. תחזוקה, בדיקות תקינות ובדיקות הפעלה הן חלק בלתי נפרד מהשמירה על מוכנות המערכת.

מדוע תחזוקה של מערכת פינוי עשן חשובה?

מערכת שנדרשת לפעול רק בזמן חירום יכולה להישאר ללא הפעלה במשך תקופות ארוכות. דווקא בגלל זה חשוב לבדוק אותה באופן תקופתי. מנוע, מפוח, לוח בקרה או רכיב חשמלי יכולים לפתח תקלה גם כאשר לא נעשה בהם שימוש יומיומי.

בדיקה תקופתית מאפשרת לזהות בעיות לפני אירוע חירום. בין היתר ניתן לבדוק את הפעלת המפוחים, את מערכות הבקרה, את החיבורים, את הפתחים ואת הרכיבים הרלוונטיים בהתאם לסוג המערכת.

יש לבדוק גם את סביבת הציוד. חפצים, אבק, שינויים במבנה או התקנות חדשות עלולים להשפיע על זרימת האוויר. בחניונים שבהם מתבצעים שינויים לאורך השנים, חשוב לוודא שהמערכת עדיין מתאימה למצב הקיים.

תחזוקה נכונה אינה מסתכמת בניקוי או הפעלה קצרה של מפוח. יש לבדוק את המערכת לפי דרישות התחזוקה והתכנון שלה ולתעד את הבדיקות והטיפולים שבוצעו.

אילו שינויים בחניון יכולים להשפיע על פינוי העשן?

שינויים פיזיים בחניון עלולים לשנות את תנועת האוויר. לדוגמה, הוספת מחיצה, שינוי בתקרת החניון, סגירת פתח או שינוי במיקום של רכיבים יכולים ליצור חסימה או לשנות את כיוון הזרימה.

גם שינוי בשימוש בחלק מהשטח עשוי להיות רלוונטי. אם אזור שהיה פתוח הופך למחסן או לחדר סגור, מאפייני זרימת האוויר משתנים. במקרה כזה צריך לבחון אם מערכת הפינוי הקיימת עדיין מתאימה.

התקנת מערכות חדשות בחניון יכולה להשפיע גם היא. תשתיות חשמל, צינורות, מערכות מיזוג או מחיצות חדשות עלולות לשנות את הנתיבים שתוכננו עבור האוויר.

לכן לפני ביצוע שינוי משמעותי מומלץ לבחון את השפעתו על מערך הבטיחות. המטרה היא למנוע מצב שבו שינוי שנועד לשפר את המבנה פוגע ללא כוונה בתפקוד מערכת פינוי העשן.

מה חשוב לבדוק לפני התקנת מערכת פינוי עשן?

השלב הראשון הוא להבין את מבנה החניון. יש לבחון את השטח, מספר המפלסים, גובה החללים, הרמפות, היציאות, אזורי החניה והפתחים הקיימים. הנתונים האלה מהווים בסיס לתכנון.

לאחר מכן יש להגדיר את תרחישי השריפה שאליהם המערכת צריכה לתת מענה. אין מספיק לבחון רק מצב שבו השריפה נמצאת במרכז החניון. צריך לבחון מיקומים שונים ולבדוק כיצד העשן עשוי לנוע בכל אחד מהם.

השלב הבא הוא בחירת הציוד והגדרת מערכת הבקרה. יש לקבוע את סוג המפוחים, מיקום הציוד, נקודות היניקה והפליטה, נתיבי האוויר והחיבורים למערכות אחרות.

לבסוף יש לבצע בדיקות לאחר ההתקנה. הבדיקה צריכה לוודא שהמערכת פועלת בהתאם לתכנון ושכל הרכיבים מגיבים לאותות הנכונים. רק לאחר בדיקה מלאה ניתן לוודא שהמערכת מוכנה לשימוש.

מדוע תכנון מקצועי חשוב במערכות לפינוי עשן?

מערכת פינוי עשן היא מערכת בטיחות מורכבת. היא צריכה לעבוד בתנאים שבהם המבנה משתנה במהירות כתוצאה מאש, חום ועשן. לכן תכנון נכון דורש התייחסות לזרימת האוויר, למבנה החלל, למערכות הבקרה ולמערכות הבטיחות האחרות.

תכנון לא מתאים עלול ליצור מצב שבו המפוחים פועלים אך אינם מספקים את התוצאה הרצויה. לדוגמה, זרימת אוויר חזקה מדי באזור מסוים או מיקום לא נכון של פתחי אוויר יכולים להשפיע על תנועת העשן.

בנוסף, מערכת שאינה מתוחזקת עלולה לאבד מהאמינות שלה לאורך זמן. לכן יש לראות את המערכת כמכלול שמתחיל בתכנון, ממשיך בהתקנה ומסתיים בתחזוקה ובבדיקות תקופתיות.

בחניונים תת-קרקעיים, שבהם קיימת מגבלה משמעותית על פיזור טבעי של עשן, החשיבות של תכנון מערכת מתאימה גבוהה במיוחד. בחירה נכונה של ציוד ותכנון מדויק של זרימת האוויר מאפשרים ליצור מערך בטיחות מותאם למבנה ולדרישות הפרויקט.

מפוחים לשחרור עשן הם מרכיב מרכזי במערך, אך הם אינם יכולים לספק פתרון מלא ללא תכנון של שאר רכיבי המערכת. מיקום הציוד, נתיבי זרימת האוויר, נקודות הפליטה והחיבורים למערכות גילוי וכיבוי משפיעים כולם על אופן הפעולה בזמן שריפה.
