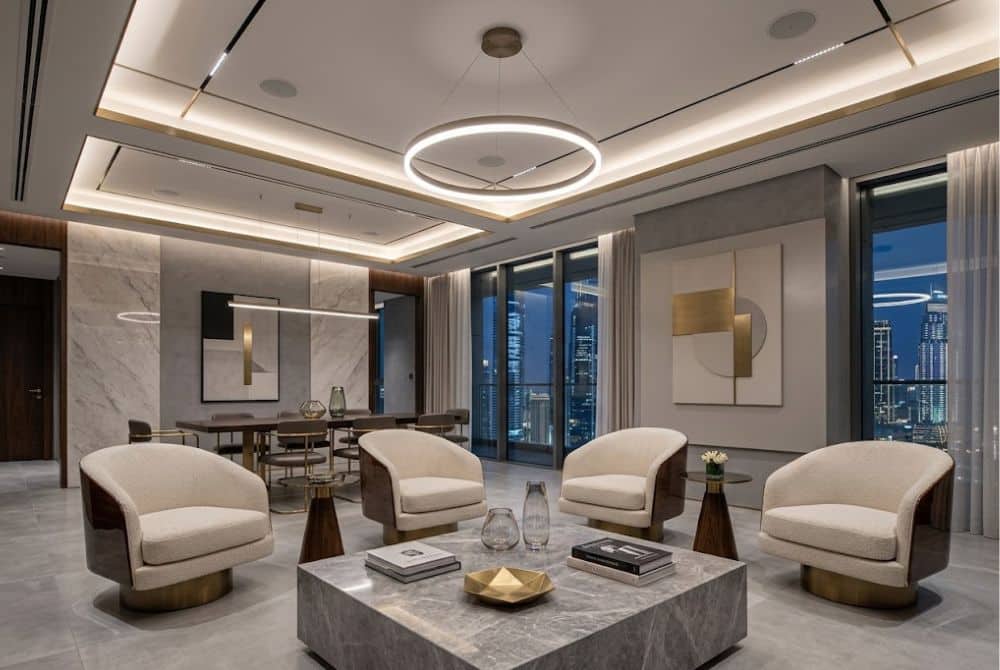

איך מעצבי פנים ואדריכלים משלבים ספרינקלרים סמויים בתקרות גבס ומתוחות

למה ספרינקלרים סמויים מתאימים לתכנון פנים מודרני

בתכנון פנים עכשווי יש חשיבות רבה לרציפות של משטחי התקרה. תקרת גבס חלקה, קווים ליניאריים, תאורה שקועה ופתחים מדויקים יוצרים מראה אחיד, ולכן ראש ספרינקלר בולט עלול להיות מורגש יותר מבחינה חזותית. ספרינקלרים סמויים מאפשרים לצמצם את הנראות של ראש הכיבוי באמצעות כיסוי דקורטיבי הממוקם בקו התקרה. לפי המידע המקצועי של מיגון אש, פתרונות אלה מיועדים בין היתר לשילוב בתקרות גבס ולחללים שבהם קיימת דרישה לעיצוב נקי.

היתרון אינו מסתכם במראה. כאשר מיקום הספרינקלרים מתוכנן יחד עם פריסת התאורה, פתחי המיזוג ואלמנטים נוספים, ניתן ליצור תקרה שבה כל רכיב ממוקם בהתאם לתפקידו. כך נמנעת תופעה שבה לאחר השלמת העיצוב מתברר שיש צורך להוסיף ראש כיבוי במקום שמפריע לקו תאורה, לפתח מיזוג או לאלמנט דקורטיבי.

חשוב להבחין בין הסתרה מאושרת של ראש כיבוי לבין ניסיון להסתיר ספרינקלר רגיל. לא ניתן פשוט להכניס ראש ספרינקלר רגיל לתוך קופסת גבס או לכסות אותו באלמנט עיצובי. שינוי כזה עלול לפגוע בתפקוד המערכת. פתרון מוסתר צריך להיות מוצר מתאים, מתוכנן ומותקן בהתאם לדרישות הרלוונטיות.

מבחינת האדריכל, המשמעות היא שהספרינקלר צריך להיכנס לתכנית בדומה לגוף תאורה או פתח מיזוג: לא רק כנקודה שמסומנת בסוף, אלא כרכיב שיש לו דרישות מיקום ומרווחים. התכנון צריך לקחת בחשבון גם את האפשרות שהכיסוי הדקורטיבי יהיה חלק מהשפה החומרית של התקרה.

שילוב מערכת ספרינקלרים בתקרת גבס

תקרת גבס מאפשרת גמישות רבה בתכנון ולכן היא אחת האפשרויות הנוחות יחסית לשילוב מערכות כיבוי אש. ניתן לתכנן מראש את המיקום שבו יופיע ראש הכיבוי, להכין את התשתית המתאימה ולהשאיר את אזור ההתקנה נגיש ומדויק. כאשר התכנון מבוצע לפני סגירת התקרה, ניתן לצמצם משמעותית את הצורך בחיתוכים ושינויים במהלך העבודה.

אחת הטעויות הנפוצות היא להתחיל בביצוע תקרת הגבס ורק לאחר מכן לבדוק היכן ניתן למקם את הספרינקלרים. בשלב הזה הצנרת כבר צריכה להתמודד עם קונסטרוקציית הגבס, גופי תאורה, מיזוג, כבלים ואלמנטים נוספים. מצב כזה עלול להגביל את אפשרויות המיקום ולגרום לשינויים בתכנית המקורית.

בפרויקט מתוכנן היטב, תכנית תקרת הגבס ותכנית מערכת הכיבוי צריכות להתייחס זו לזו. יש לבדוק מראש את גובה החלל, מיקום המתזים, מרחקים מאלמנטים שעלולים להפריע לפיזור המים ואת היחסים בין מפלסי התקרה. תקני תכנון מערכות מתזים מתייחסים גם למבנים תלויים, פתחים והפרעות העלולות להשפיע על דפוס ההתזה.

המשמעות המעשית היא שלא מספיק שהספרינקלר יהיה ממוקם במרכז מבחינה אסתטית. הוא צריך להיות ממוקם במקום שבו יוכל לבצע את תפקידו בהתאם לתכנון ההידראולי ולדרישות המערכת. לכן במקרה של התנגשות בין עיצוב לבין דרישת בטיחות, הפתרון הנכון הוא שינוי התכנון האדריכלי או תכנון המערכת, ולא הסתרה מאולתרת של ראש הכיבוי.

תכנון ספרינקלר סמוי בתקרה מתוחה

תקרות מתוחות מציבות מערכת שונה של שיקולים. בניגוד לגבס, מדובר ביריעת גמר מתוחה המותקנת על פרופילים היקפיים, ולכן יש לתאם מראש את נקודות החדירה ואת אופן החיבור בין ראש הכיבוי לבין התקרה. לא נכון להתייחס ליריעה כאל משטח שאפשר לחורר לאחר התקנתו בלי הכנה מוקדמת.

בתקרה מתוחה יש משמעות גם למאפייני חומר התקרה, למערכת המתיחה, לאופן העיגון וליחס בין היריעה לבין החלל שמעליה. בנוסף, יש לבחון האם התקרה יוצרת חלל נסתר בעל משמעות מבחינת תכנון מערכת הכיבוי. ההחלטה אם נדרש מיגון מעל התקרה או מתחתיה אינה החלטה אסתטית, והיא תלויה במאפייני המבנה ובדרישות התכנון.

גם מקורות מקצועיים בתחום מתייחסים לתקרות מתוחות כאל נושא שדורש בחינה של מאפייני החומר, החלל שמעל התקרה ואופן התפתחות פיזור המים. במקרים מסוימים עשוי להיות צורך במתזים מעל ומתחת למשטח, בהתאם לתכנון ולדרישות החלות על הפרויקט.

לכן, כאשר מעצב או אדריכל מתכננים תקרה מתוחה, כדאי להעביר למתכנן הכיבוי את מפרט התקרה כבר בתחילת העבודה. יש צורך לדעת איזה חומר יותקן, באיזה גובה, כיצד הוא נתמך ומה קורה בחלל שמעליו. מידע זה מאפשר לבדוק את הפתרון לפני שהפרטים האדריכליים הופכים למחייבים מבחינת ביצוע.

תיאום בין ספרינקלרים, תאורה ומיזוג

אחד השלבים החשובים ביותר בתכנון תקרה הוא תיאום בין המערכות השונות. גופי תאורה שקועים, פסי תאורה, פתחי מיזוג, רמקולים, מצלמות ואלמנטים דקורטיביים יכולים להשפיע על האזור שבו הספרינקלר אמור לפעול. כאשר כל מערכת מתוכננת בנפרד, קיימת סכנה להתנגשות או להפרעה.

הספרינקלר אינו רק נקודה על התקרה. בעת הפעלה, המים צריכים להתפזר בצורה שתוכננה עבור אותו ראש כיבוי. לכן אלמנט שנמצא בסמוך אליו או מתחתיו עלול להשפיע על פיזור המים. דרישות מקצועיות בתחום מתייחסות במפורש להפרעות הנוצרות מאלמנטים תלויים ולצורך לאפשר לדפוס ההתזה להתפתח כראוי.

בפועל, מומלץ לעבוד עם תכנית תקרה משולבת. בתכנית אחת ניתן לראות את פריסת הספרינקלרים לצד התאורה, המיזוג והאלמנטים האדריכליים. כך ניתן לזהות מראש נקודות בעייתיות ולבצע התאמות לפני שלב הביצוע.

לדוגמה, אם מתוכנן פס תאורה ארוך בדיוק באזור שבו נדרש למקם ספרינקלר, לא כדאי להמתין לשטח כדי לגלות את הבעיה. ניתן לבדוק מראש שינוי מיקום של התאורה או התאמת פריסת המתזים, בכפוף לתכנון המקצועי של מערכת הכיבוי. כך נשמרת גם השפה העיצובית וגם דרישות הבטיחות.

איך מתכננים את מיקום הספרינקלרים בתקרה

מיקום הספרינקלרים נקבע לפי מאפייני החלל והמערכת ולא לפי סימטריה בלבד. בחלל מעוצב קל להתפתות למקם כל אלמנט במרכז גיאומטרי, אך מיקום נכון של ספרינקלר תלוי גם בגודל החלל, בסוג התקרה, בגובה ובאלמנטים הנמצאים בסביבה.

כאשר קיימת תקרה מדורגת, נישה, הנמכה חלקית או שינוי בגובה, יש לבדוק כל אזור בנפרד. אלמנט אדריכלי שנראה קטן מבחינה עיצובית יכול להיות משמעותי מבחינת פיזור המים. גם פתחים גדולים או תקרות מרחפות עשויים לדרוש בחינה נפרדת.

בתכנון תקרות מרובות מפלסים יש חשיבות מיוחדת לתיאום. לעיתים ראש כיבוי הממוקם במפלס אחד אינו מספק את הפתרון המתאים למפלס אחר. לכן יש לבחון את כל גיאומטריית התקרה ולא רק את המבט מהקומה התחתונה.

מיגון אש מציינת כי שינוי מיקום של ספרינקלרים אפשרי במקרים מסוימים, לרבות בעת שינויי תקרה, אך הוא דורש בדיקה מקצועית והתאמה של התשתית.

מה חשוב לבדוק לפני סגירת תקרת גבס

לפני סגירת תקרת גבס יש לוודא שכל התשתיות הרלוונטיות מתואמות. מבחינת מערכת הכיבוי, יש לבדוק את מיקום הצנרת, נקודת החיבור, מיקום ראש הספרינקלר והאופן שבו הוא יופיע בגמר התקרה.

זהו שלב קריטי משום שלאחר סגירת הגבס האפשרות לבצע שינויים הופכת למורכבת יותר. שינוי קטן במיקום הצנרת עלול לחייב פתיחה של התקרה, תיקוני צבע וגמר, ולעיתים גם שינוי של אלמנטים נוספים.

מומלץ שגם מעצב הפנים וגם מבצע הגבס יקבלו את תכנית המערכת המעודכנת. כך נמנעת עבודה לפי תכנית ישנה שבה ראשי הספרינקלרים נמצאים במיקום שכבר השתנה.

בנוסף, אין לצבוע, לכסות או לשנות כיסוי של ספרינקלר באופן עצמאי. מיגון אש מדגישה כי כיסוי או שינוי של ספרינקלר רגיל עלולים לפגוע בתפקודו, וכי הפתרון להסתרה צריך להיות מתוכנן מראש באמצעות מוצר מתאים.

התאמת הכיסוי לעיצוב התקרה

אחד היתרונות המרכזיים של פתרונות סמויים הוא האפשרות לשמור על מראה אחיד של התקרה. הכיסוי החיצוני יכול להשתלב בצבע ובשפה החזותית של התקרה, כך שהנוכחות של ראש הכיבוי תהיה מינימלית.

בחללים לבנים ניתן להשתמש בכיסוי בעל מראה נקי שמשתלב עם משטח הגבס. בפרויקטים שבהם התקרה צבועה בגוון ייחודי, יש לבדוק מראש את אפשרויות הגמר המותרות למוצר הספציפי. לא כל פעולה אסתטית שמבוצעת על רכיב תקרה מתאימה לרכיב ספרינקלר.

בפרויקטים יוקרתיים חשוב גם להחליט מראש על מיקום אחיד של המתזים. כאשר הם ממוקמים בקווים מסודרים ביחס לתאורה ולפתחים, הם משתלבים טוב יותר בתכנון הכולל.

עם זאת, האסתטיקה צריכה להיות תוצאה של תכנון נכון ולא של הסתרה מלאכותית. המטרה היא לבחור פתרון שמראש מיועד להשתלב בתקרה, ולא לנסות להפוך ראש כיבוי רגיל לבלתי נראה באמצעות עבודות גמר.

ההבדלים בין שילוב ספרינקלרים בגבס לבין תקרה מתוחה

טעויות נפוצות בתכנון תקרות עם ספרינקלרים

טעות נפוצה היא להוסיף את הספרינקלרים לתכנית רק לאחר שהתקרה כבר עוצבה. כאשר מערכת הכיבוי נכנסת בשלב מאוחר, האפשרויות לתכנון אסתטי מצטמצמות ולעיתים נדרשים שינויים יקרים.

טעות נוספת היא להתייחס לכל ראשי הספרינקלרים כאילו הם זהים. קיימים סוגים שונים של ראשי כיבוי, והבחירה תלויה בדרישות המערכת ובמאפייני החלל. ספרינקלר שנראה מתאים מבחינה חיצונית אינו בהכרח הפתרון המתאים מבחינת התכנון.

בעיה נוספת היא התעלמות מהחלל שמעל התקרה. תקרת גבס או תקרה מתוחה יכולה להפריד בין חלל השימוש לבין חלל נסתר, והמאפיינים של אותו חלל עשויים להשפיע על דרישות המיגון.

טעות רביעית היא ביצוע שינוי בתקרה לאחר התקנת המערכת בלי לבדוק את ההשפעה על פריסת המתזים. שינוי מחיצות, הוספת נישה, התקנת גוף תאורה גדול או שינוי גובה התקרה יכולים להשפיע על התכנון המקורי.

תהליך עבודה מומלץ לאדריכלים ומעצבי פנים

השלב הראשון הוא העברת תכנית אדריכלית עדכנית למתכנן מערכת הכיבוי. התכנית צריכה לכלול את חלוקת החללים, גובהי התקרה, ההנמכות והאלמנטים המרכזיים. ככל שהמידע מפורט יותר, כך ניתן להתאים את מערכת הספרינקלרים בצורה מדויקת יותר.

בשלב השני מתבצע תיאום בין פריסת המתזים לבין תכנית התקרה. כאן ניתן לזהות התנגשויות עם תאורה, מיזוג, רמקולים, קורות, נישות ואלמנטים נוספים. במקום לפתור את הבעיה לאחר הביצוע, ניתן לשנות את המיקום כבר בתכנון.

בשלב השלישי יש לבחור את סוג הספרינקלר ואת אופן ההסתרה. כאשר מדובר בספרינקלר סמוי, יש להתייחס גם לכיסוי ולפרטי הגמר. חשוב שהפתרון יהיה מתאים למערכת ולתקרה ולא רק מבחינה חזותית.

בשלב הרביעי יש לתאם את עבודת מתקין מערכת הכיבוי עם קבלן הגבס או מבצע התקרה המתוחה. כל אחד מהגורמים צריך לדעת את המיקום הסופי והמאפיינים הנדרשים לביצוע.

בשלב האחרון יש לבצע בדיקה לאחר השלמת התקרה. המטרה היא לוודא שהמתזים אינם מכוסים, שהכיסויים מותקנים כראוי וששינויים שבוצעו במהלך הביצוע לא פגעו בתכנון המערכת.

מתי כדאי לערב מומחה ספרינקלרים בפרויקט

ככל שהפרויקט מורכב יותר, כך חשוב לערב את מתכנן מערכת הכיבוי מוקדם יותר. בפרויקט עם תקרה שטוחה ופשוטה ניתן לעיתים לפתור את רוב ההתאמות באופן ישיר, אך תקרה מרובת מפלסים, תקרה מתוחה, חללים כפולי גובה או תקרות דקורטיביות דורשים תיאום מדויק יותר.

גם בפרויקטים פרטיים שבהם הדגש הוא עיצובי, אין סיבה לדחות את נושא הספרינקלרים. דווקא כאשר השקעה רבה מופנית לתכנון התקרה, כדאי להכניס את מערכת הכיבוי לתמונה לפני שמקבעים את המראה הסופי.

מעצב הפנים אחראי על השפה החזותית, האדריכל אחראי על תכנון החלל, ואיש המקצוע בתחום הכיבוי אחראי על התאמת מערכת המיגון. שיתוף פעולה בין הגורמים מאפשר לכל אחד לבצע את תפקידו בלי ליצור פתרונות מאולתרים בשלב האחרון.

מיגון אש מספקת פתרונות ספרינקלרים סמויים המיועדים להשתלב בחללים שבהם קיימת חשיבות למראה התקרה. שילוב נכון מתחיל בתכנון מוקדם ובהבנה של מגבלות המערכת.

תכנון נכון חוסך שינויים במהלך הביצוע

הכנסת מערכת ספרינקלרים לתכנון בשלב מוקדם אינה רק עניין של בטיחות. היא יכולה גם לחסוך זמן, עבודות תיקון ושינויים בעיצוב. כאשר נקודות המתזים ידועות לפני סגירת התקרה, ניתן לתכנן את הגבס, התאורה והמיזוג בהתאם.

בפרויקטים שבהם התקרה היא חלק משמעותי מהעיצוב, אפילו שינוי קטן במיקום של ראש כיבוי יכול להשפיע על האיזון החזותי. תכנון מוקדם מאפשר לבחור מיקום הגיוני מבחינה אסתטית, כל עוד הוא עומד בדרישות התכנון של מערכת הכיבוי.

גם במקרה של שיפוץ, מומלץ לבדוק את מערכת הספרינקלרים לפני שמתחילים בעבודות התקרה. שינוי תקרה אינו רק שינוי בגמר. הוא יכול לשנות גובה, ליצור חלל נסתר או להוסיף מכשולים חדשים ולכן יש לבדוק האם המערכת הקיימת עדיין מתאימה.

הגישה הנכונה היא לראות את מערכת הכיבוי כחלק מתכנון הבניין ולא כרכיב שמתווסף לאחר השלמת עיצוב הפנים. כך ניתן להגיע לתקרה נקייה ומדויקת יותר בלי לוותר על דרישות הבטיחות.

שילוב ספרינקלרים סמויים בתקרות גבס ומתוחות מאפשר לאדריכלים ולמעצבי פנים לשמור על מראה נקי ומסודר, אך דורש תכנון מקצועי כבר בשלבים הראשונים של הפרויקט. ראשי הכיבוי אינם פריטי עיצוב בלבד, ולכן המיקום שלהם צריך להיקבע בהתאם לדרישות מערכת הספרינקלרים, מבנה התקרה והאלמנטים שנמצאים בסביבתם.

בתקרות גבס ניתן להכין את התשתית מראש ולשלב את נקודת הספרינקלר בתוך תכנית התקרה. בתקרות מתוחות נדרשת רמת תיאום גבוהה במיוחד בשל אופן ההתקנה של היריעה ונקודות החדירה. בשני המקרים חשוב לבדוק את החלל שמעל התקרה, את גובה המשטח ואת ההשפעה של תאורה, מיזוג ואלמנטים אדריכליים על פיזור המים.

הפתרון הנכון אינו להסתיר ספרינקלר רגיל באמצעות גבס או אלמנט דקורטיבי, אלא לבחור מראש בפתרון סמוי מתאים ולשלב אותו בתכנון הכולל. עבודה מתואמת בין האדריכל, מעצב הפנים ואיש המקצוע בתחום הכיבוי מאפשרת להגיע לתוצאה אסתטית ומדויקת, תוך שמירה על תכנון מערכת מיגון אש בהתאם לדרישות הרלוונטיות.
