מדריך לבחירת רכזת אנלוגית, גלאים לחללים גבוהים ושילוב מערכות נידוף עשן

אחד המרכיבים המרכזיים בתכנון הוא הרכזת. רכזת אנלוגית ממוענת מאפשרת לקבל מידע מפורט יותר מכל התקן במערכת ולנהל מספר רב של רכיבים בהתאם לתרחישים שהוגדרו בתכנון. באתר מיגון אש מוצגת, בין היתר, רכזת ADR-3000 המיועדת לגילוי אש ולהפעלת כיבוי אוטומטי, עם יכולת ניהול של התקנים רבים והתאמה לתצורות מורכבות.

במקביל, יש לבחון את סוג הגלאים. בחלל נמוך ונגיש ניתן להשתמש לעיתים בגלאי עשן נקודתיים, אך בחללים גבוהים מאוד הגישה לגלאי לצורך תחזוקה הופכת מורכבת יותר, ותנועת העשן אינה תמיד מתאימה לאותה שיטת גילוי. במקרים כאלה גלאי קרן או גלאי יניקה עשויים להיות פתרונות מתאימים יותר, בהתאם לתכנון ולתנאי המקום.

מתי רכזת אנלוגית ממוענת היא הבחירה המתאימה

רכזת אנלוגית ממוענת מתאימה במיוחד למערכות שבהן נדרשת שליטה מפורטת על מספר גדול של התקנים. בניגוד למערכת שבה מתקבלים בעיקר חיווי אזורי, מערכת ממוענת מאפשרת לזהות את ההתקן הספציפי ששלח את האות. יכולת זו חשובה כאשר המבנה מחולק לאזורים רבים, כאשר יש מספר רב של גלאים או כאשר נדרשת תגובה שונה לאירועים שונים.

במבנה מסחרי גדול, למשל, אירוע גילוי באזור מסוים עשוי להפעיל סדרת פעולות שאינה זהה לתגובה הנדרשת באזור אחר. הרכזת יכולה להיות חלק ממערך שבו האות מהגלאי מפעיל התרעה, מעביר פקודה למערכת אחרת או מאפשר לצוות לזהות במהירות את המיקום שבו התקבל האירוע.

גם היקף המערכת הוא שיקול משמעותי. כאשר מדובר במבנה עם מאות התקנים, מספר לולאות או רשת של מערכות, רכזת מתקדמת יכולה להקל על ניהול המערכת ועל איתור תקלות. באתר מיגון אש מצוין כי רכזת ADR-3000 יכולה לנהל עד 508 התקני מבוא ומוצא ברכזת, ועד מספר גדול יותר של התקנים כאשר המערכת פועלת ברשת.

חשוב להדגיש שהבחירה ברכזת אינה נקבעת רק לפי מספר הגלאים. יש לבחון את סוגי ההתקנים, דרישות הפרויקט, תרחישי ההפעלה, ממשקי הבקרה, אפשרויות ההרחבה והדרישות שנקבעו בתכנון מערכת בטיחות האש. מערכת גדולה אינה בהכרח מחייבת תצורה אחת קבועה, ולכן התכנון צריך להתבצע בהתאם למבנה הספציפי.

היתרונות של מערכת אנלוגית ממוענת במבנים מורכבים

אחד היתרונות המרכזיים של מערכת אנלוגית ממוענת הוא רמת המידע שהיא יכולה לספק. כאשר מתקבל אירוע, הצגת מיקום ההתקן הספציפי יכולה לסייע לצוות להבין היכן נמצא מקור ההתראה ולפעול בהתאם. במבנים גדולים, ההבדל בין חיווי כללי של אזור לבין זיהוי התקן מסוים יכול לחסוך זמן משמעותי במהלך בדיקה או אירוע אמת.

יתרון נוסף הוא האפשרות לנהל תרחישים מורכבים. במערכת מיגון אש מודרנית, גילוי עשן עשוי להיות רק השלב הראשון. לאחריו ניתן להגדיר פעולות נוספות בהתאם לתכנון, כמו הפעלת צופרים, העברת אות למערכות בקרה, הפסקת ציוד מסוים או הפעלת מערכות לשחרור עשן. באתר מיגון אש מתואר כיצד רכזת יכולה לקבל אות מהגלאים ולהתחיל סדרת פעולות במקביל, לרבות הפעלת התרעה ושליחת פקודות למערכות נוספות.

יכולת נוספת היא איתור תקלות ותחזוקה יעילה יותר. במערכת שבה ניתן לזהות את ההתקן המדויק, הטכנאי יכול להגיע לבדיקה עם מידע ממוקד יותר. הדבר חשוב במיוחד במבנים שבהם מותקנים מספר רב של גלאים, מודולים ורכיבי קצה, והגישה אליהם אינה תמיד פשוטה.

עם זאת, מערכת מתקדמת מחייבת גם תכנון נכון, תכנות מקצועי ותחזוקה מסודרת. רכזת בעלת יכולות רבות אינה משפרת את רמת ההגנה אם התרחישים אינם מוגדרים בהתאם למבנה או אם התקני הקצה אינם מותקנים במיקומים המתאימים.

אילו גלאים מתאימים לחללים גבוהים

חללים גבוהים קיימים במחסנים, מרכזים לוגיסטיים, מפעלי תעשייה, אולמות, מרכזי מסחר ומבנים נוספים. כאשר התקרה גבוהה, המרחק בין מקור העשן לבין הגלאי עשוי להיות משמעותי. בנוסף, שכבות אוויר, זרמי אוויר, מערכות מיזוג ואוורור ומבנה התקרה עשויים להשפיע על הדרך שבה העשן מגיע לנקודת הגילוי.

גלאי עשן נקודתי המותקן בתקרה אינו תמיד הפתרון המתאים ביותר לחלל גבוה. מעבר לשאלת רגישות הגילוי, יש לקחת בחשבון את האפשרות להגיע לגלאי לצורך בדיקה, ניקוי ותחזוקה. ככל שהגובה גדול יותר, פעולות תחזוקה פשוטות יחסית עלולות לדרוש ציוד הרמה או אמצעי גישה מיוחדים.

בחללים כאלה ניתן לשקול גלאי קרן, גלאי יניקה או פתרונות גילוי ייעודיים אחרים. הבחירה נעשית לפי גובה החלל, המבנה הפנימי, תנאי הסביבה, סוג הפעילות, כמות האבק, זרימת האוויר והדרישות ההנדסיות של המערכת. באתר מיגון אש מצוינים גלאי עשן יניקה וגלאי עשן קרן כחלק מהפתרונות האפשריים במערכות גילוי למבנים מורכבים.

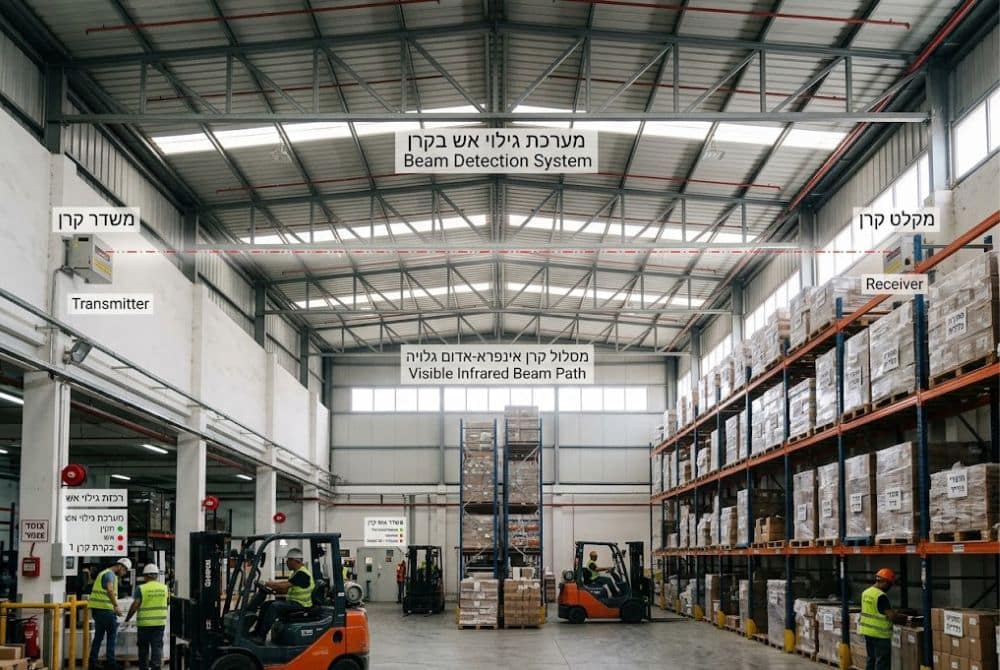

גלאי קרן: מתי הוא מתאים

גלאי קרן פועל באמצעות אלומה העוברת בין משדר למקלט או בתוך מערכת אופטית ייעודית. כאשר עשן חודר לאזור האלומה ומשנה את עוצמת האות בהתאם לסף שהוגדר, מתקבל חיווי של אירוע. היתרון המרכזי הוא האפשרות לכסות שטח גדול באמצעות מספר רכיבים מצומצם יחסית.

פתרון כזה יכול להתאים לחללים רחבים וגבוהים שבהם התקנת גלאים נקודתיים רבים על התקרה אינה הבחירה המועדפת. לדוגמה, באולם לוגיסטי רחב ניתן לתכנן את מיקום רכיבי הקרן כך שיכסו אזורים משמעותיים מבלי להידרש להתקין ולתחזק מספר גדול מאוד של גלאים בנקודות מרוחקות.

עם זאת, גלאי קרן דורש תכנון מדויק של קו הראייה. מכשולים, שינויים במבנה, רעידות, תנועת ציוד או הפרעות אופטיות עלולים להשפיע על פעולת המערכת. לכן יש לבחון מראש את סביבת ההתקנה ולוודא שהאלומה יכולה להישאר יציבה ונגישה לבדיקה.

גם התחזוקה חשובה. הצטברות אבק על רכיבים אופטיים או שינוי בתנאי הסביבה יכולים להשפיע על המערכת. לכן יש להגדיר מראש שיטת בדיקה ותחזוקה שתתאים למיקום הגלאים ולתנאי המבנה.

גלאי יניקה: פתרון לחללים מורכבים ולנגישות מוגבלת

גלאי יניקה פועל בשיטה שונה מגלאי עשן נקודתי. מערכת צינורות דוגמת אוויר מנקודות שונות בחלל ומעבירה אותו ליחידת גילוי. כך ניתן לבצע דגימת אוויר ממספר נקודות באמצעות יחידת גילוי מרכזית שניתן למקם במקום נגיש יותר.

הגישה הזו יכולה להיות משמעותית בחללים גבוהים, במבנים שבהם הגישה לתקרה מוגבלת או במקומות שבהם נדרשת רגישות גבוהה לגילוי מוקדם. במקום להתקין את יחידת הגילוי עצמה בגובה רב, ניתן לתכנן רשת צינורות ונקודות דגימה בהתאם למבנה.

גלאי יניקה עשוי להתאים גם לסביבות שבהן קיימים תנאי תחזוקה מיוחדים. לדוגמה, בחלל תעשייתי שבו קשה לבצע עבודות תחזוקה בגובה, ריכוז יחידת הבקרה באזור נגיש יכול לפשט את פעולות הבדיקה. באתר מיגון אש מופיע גלאי יניקה כחלק מהפתרונות לגילוי עשן, לצד מערכות גילוי אחרות.

חשוב לזכור שהמערכת דורשת תכנון של הצנרת, נקודות הדגימה וזרימת האוויר. לא מספיק לבחור יחידת יניקה מתאימה; יש להתאים את תכנון הצנרת לגיאומטריה של המבנה ולתנאי הסביבה כדי לקבל דגימה יעילה ועקבית.

גלאי קרן לעומת גלאי יניקה

איך מערכות נידוף עשן משתלבות במערכת גילוי האש

מערכות נידוף עשן נועדו לסייע בשליטה בעשן במהלך אירוע שריפה בהתאם לתכנון המבנה ולתרחיש הבטיחות. מערכת גילוי האש אינה מחליפה את מערכת הנידוף, אך היא יכולה לשמש מקור לפקודות הפעלה כאשר מתקבל חיווי מתאים.

בתרחיש מתוכנן, גלאי מזהה עשן ומעביר אות לרכזת. הרכזת מעבדת את האירוע בהתאם ללוגיקה שהוגדרה במערכת, ובמקרים שבהם התרחיש מחייב זאת, מועברת פקודה למערכת נוספת. הפקודה יכולה להיות חלק מתהליך הפעלת נידוף עשן, שחרור עשן או שינוי מצב של מערכות מיזוג ואוורור.

החיבור אינו מסתכם בהעברת כבל בין שתי מערכות. יש להגדיר אילו אירועים מפעילים את הנידוף, אילו תנאים מונעים הפעלה שגויה, איזה חיווי חוזר מתקבל מהמערכת ואיך מוצג מצב המערכת ברכזת. באתר מיגון אש מתואר שילוב בין מערכת גילוי עשן לבין מערכת שחרור עשן, כאשר הרכזת מקבלת את אות הגילוי ומבצעת פעולות המשך בהתאם לתרחיש.

תכנון האינטגרציה בין הרכזת, הגלאים ונידוף העשן

השלב הראשון באינטגרציה הוא הגדרת תרחישי ההפעלה. יש לקבוע מה קורה כאשר גלאי בודד מזהה עשן, מה קורה כאשר מתקבלים מספר חיוויים, ואילו מערכות צריכות להגיב לכל מצב. הגדרות אלו צריכות להתבסס על תכנון מערכת בטיחות האש ולא על החלטה נקודתית בזמן ההתקנה.

השלב השני הוא בחירת ממשקי החיבור. בהתאם למערכת, ניתן להשתמש במודולי קלט ופלט או בממשקים מתאימים אחרים כדי להעביר פקודות ולקבל חיווי חוזר. המטרה היא ליצור תקשורת דו-כיוונית ברורה ככל האפשר: מערכת גילוי האש שולחת פקודה, ומערכת הנידוף מחזירה חיווי המאפשר לדעת אם הפעולה בוצעה או אם קיימת תקלה.

השלב השלישי הוא בדיקת התרחיש כולו. בדיקה של גלאי בלבד אינה מספיקה כאשר קיימת אינטגרציה עם מערכות נוספות. יש לבדוק את שרשרת הפעולות מתחילת האירוע ועד לקבלת החיווי הסופי, כולל הפעלת התרעות, הפקודות למערכות המשולבות והצגת מצב המערכת ברכזת.

שילוב מערכות מיגון אש במבנים תעשייתיים ולוגיסטיים

מבנים תעשייתיים ולוגיסטיים מציבים דרישות מיוחדות למערכות גילוי. גובה האחסון, מדפי האחסנה, תנועת מלגזות, אבק, שינויי טמפרטורה וזרימות אוויר יכולים להשפיע על בחירת הגלאים. לכן לא נכון להסתמך רק על שטח הרצפה או על מספר החדרים בעת תכנון מערכת הגילוי.

במחסן גבוה, למשל, ייתכן שהעשן לא יתנהג באותו אופן כמו בחדר משרדי. מדפים גבוהים יכולים לשנות את תנועת העשן וליצור אזורים שבהם הגילוי עלול להתעכב אם נקודות הגילוי אינן ממוקמות נכון. במקרים כאלה יש צורך לבחון את הגיאומטריה של המבנה ואת אופן האחסנה.

גם שילוב מערכות נידוף עשן צריך להתבצע בהתאם לתרחיש המבנה. מערכת הנידוף יכולה להיות חלק ממערך רחב הכולל גילוי, התרעה, שליטה בציוד ואמצעים נוספים. לכן התכנון צריך להתייחס למערכות כאל מכלול ולא כאל רכיבים נפרדים.

חשיבות התכנון, ההתקנה והתחזוקה

מערכת גילוי אש טובה מתחילה בתכנון נכון. יש לאסוף מידע על המבנה, להבין את השימוש בו, לזהות אזורים מיוחדים ולבחור את סוגי הגלאים והרכזת בהתאם. בחירה טכנית של רכיבים ללא התייחסות לתנאי המקום עלולה להוביל למערכת שאינה מתאימה לצרכים בפועל.

התקנה מקצועית חשובה לא פחות. מיקום הגלאים, תכנון הצנרת בגלאי יניקה, כיוון גלאי הקרן, חיבורי הממשקים והגדרת הרכזת משפיעים כולם על ביצועי המערכת. באתר מיגון אש מודגש כי מערכות גילוי כוללות שילוב של רכזת, גלאים ורכיבי התרעה, וכי תהליך ההתקנה צריך להתבצע כחלק מתכנון רחב יותר המוביל גם לבדיקות ולאישור המערכת.

גם לאחר ההתקנה יש צורך בתחזוקה. גלאים עלולים להתלכלך, רכיבי מערכת עלולים להיפגע ותנאי המבנה עשויים להשתנות. בדיקות תקופתיות מאפשרות לזהות תקלות ולוודא שהמערכת ממשיכה לפעול בהתאם לתכנון. באתר מיגון אש מצוין כי תחזוקת גלאי עשן כוללת בדיקות תקופתיות לרכיבי המערכת ולגלאים עצמם.

איך לבחור פתרון מתאים לפרויקט

הבחירה צריכה להתחיל בשאלות תכנוניות ולא בבחירת מוצר. מהו גובה המבנה? האם קיימת תקרה רציפה? האם יש מדפים גבוהים? האם קיימים אבק, אדים או זרימות אוויר משמעותיות? האם יש צורך במערכת נידוף עשן? כמה התקנים צפויים להיות במערכת? והאם נדרשת אינטגרציה עם מערכות נוספות?

לאחר מכן ניתן להשוות בין סוגי הגלאים. בחלל שבו קיימת גיאומטריה פתוחה וקו ראייה ברור, גלאי קרן עשוי להיות פתרון מתאים. בחלל שבו נדרשות נקודות דגימה רבות או שבו הגישה לתקרה מורכבת, ניתן לשקול גלאי יניקה. במקרים אחרים ייתכן שהפתרון הנכון יהיה שילוב של כמה סוגי גילוי.

גם הרכזת צריכה להיבחר כחלק מאותה חשיבה. מערכת אנלוגית ממוענת יכולה לספק יתרונות כאשר נדרשים זיהוי מדויק של התקנים, ניהול מספר רב של רכיבים ותפעול תרחישים מורכבים. במערכת קטנה ופשוטה יותר ייתכן שפתרון אחר יספיק. ההחלטה צריכה להתבסס על דרישות הפרויקט ולא על העדפה כללית לטכנולוגיה מסוימת.

בחירת מערכת גילוי אש למבנה מורכב מחייבת התאמה בין הרכזת, הגלאים ומערכות הבטיחות הנלוות. רכזת אנלוגית ממוענת יכולה להתאים כאשר נדרשת שליטה מפורטת, זיהוי מדויק של התקנים, מספר גדול של רכיבים או הפעלה של תרחישים מורכבים. לעומת זאת, במערכת קטנה ופשוטה ייתכן שלא יהיה צורך באותה רמת מורכבות.

בחללים גבוהים יש לבחון היטב את שיטת הגילוי. גלאי קרן יכול להתאים לאולמות רחבים שבהם ניתן לשמור על קו אלומה תקין, בעוד גלאי יניקה מאפשר דגימת אוויר מנקודות שונות ויכול להציע יתרון במבנים שבהם הגישה לתקרה מוגבלת. הבחירה תלויה בגובה, בגיאומטריה, בתנאי הסביבה ובדרישות התכנון.

מערכות נידוף עשן צריכות להשתלב כחלק מתרחיש בטיחות כולל. כאשר מערכת הגילוי מזהה אירוע, הרכזת יכולה להעביר פקודות למערכות משולבות בהתאם לתכנון, לקבל חיווי חוזר ולנהל את האירוע דרך ממשק מרכזי. לכן מומלץ לתכנן את מערכות מיגון אש כמכלול אחד, החל מבחירת הגלאים והרכזת ועד לבדיקת האינטגרציה והתחזוקה לאורך זמן.
